รายละเอียดสินค้า:
|
| ล้อแม็ก: | สแตนเลส 316L | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM A269 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | NACE MR0175 ท่อไฮดรอลิก SS,ท่อไฮดรอลิก ISO15156 SS,ท่อเหล็กม้วน SS316L |
||
NACE MR0175 / ISO15156 ท่อคาปิลลารีไร้รอยต่อทำจาก SS316L ASTM A269
Meilong Tube ผลิตท่อขดไร้รอยต่อและวาดใหม่ เชื่อมและวาดใหม่ซึ่งทำจากสเตนเลสออสเทนนิติก ดูเพล็กซ์ ซูเปอร์ดูเพล็กซ์และเกรดโลหะผสมนิกเกิลที่ทนต่อการกัดกร่อนท่อนี้ใช้เป็นสายควบคุมไฮดรอลิกและสายฉีดสารเคมีโดยเฉพาะสำหรับอุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมความร้อนใต้พิภพ
ขนาดทั่วไปของท่อคาปิลลารี
เส้นผ่านศูนย์กลางภายนอกของสายควบคุมส่วนใหญ่เป็น 1/4 '' (6.35 มม.)
ความหนาของผนัง: 0.035'' (0.89 มม.), 0.049'' (1.24 มม.), 0.065'' (1.65 มม.)
ท่อควบคุมมีความยาวตั้งแต่ 400 ฟุต (122 เมตร) ถึง 32,808 ฟุต (10,000 เมตร)ไม่มีรอยเชื่อมชนในวงโคจร
ข้อกำหนดอื่นๆ (1/8'' ถึง 3/4'') มีให้บริการตามคำขอ
ความสำคัญของท่อคาปิลลารี

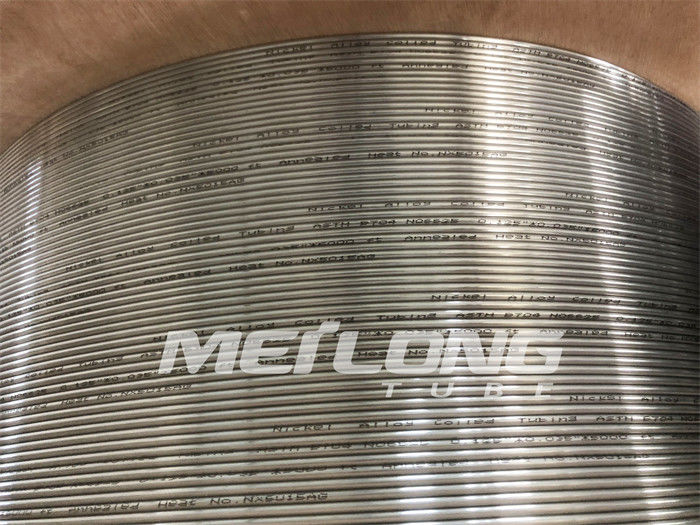

ขดลวดท่อแต่ละอันมีความยาวต่อเนื่องกันอย่างสมบูรณ์โดยไม่มีรอยเชื่อมในวงโคจร
คอยล์ท่อแต่ละอันผ่านการทดสอบอุทกสถิตที่ขั้นต่ำ 10,150 psi
ผู้ตรวจสอบบุคคลที่สามสามารถชมการทดสอบได้ที่ไซต์งาน (SGS, BV, DNV)
การทดสอบอื่นๆ ได้แก่ การทดสอบกระแสไหลวน สารเคมี การราบเรียบ การวูบวาบ แรงดึง ผลผลิต การยืดตัว ความแข็งของคุณภาพของวัสดุ
คำอธิบายแอปพลิเคชันสำหรับ SSSV
วาล์วนิรภัยคือวาล์วที่ทำหน้าที่เป็นตัวป้องกันอุปกรณ์ของคุณวาล์วนิรภัยสามารถป้องกันความเสียหายต่อภาชนะรับความดันของคุณได้ และแม้แต่ป้องกันการระเบิดที่โรงงานของคุณเมื่อติดตั้งในภาชนะรับความดัน
วาล์วนิรภัยเป็นวาล์วชนิดหนึ่งที่ทำงานโดยอัตโนมัติเมื่อความดันด้านทางเข้าของวาล์วเพิ่มขึ้นถึงความดันที่กำหนดไว้ล่วงหน้า เพื่อเปิดแผ่นวาล์วและปล่อยของเหลวระบบวาล์วนิรภัยได้รับการออกแบบมาให้ปลอดภัยเมื่อเกิดเหตุขัดข้อง เพื่อให้สามารถแยกหลุมเจาะได้ในกรณีที่ระบบขัดข้องหรือเกิดความเสียหายต่อศูนย์ควบคุมการผลิตที่พื้นผิว
ในกรณีส่วนใหญ่ จำเป็นต้องมีช่องทางปิดสำหรับหลุมทั้งหมดที่สามารถไหลตามธรรมชาติขึ้นสู่ผิวน้ำได้การติดตั้งวาล์วนิรภัยใต้ผิวดิน (SSSV) จะช่วยให้สามารถปิดฉุกเฉินนี้ได้ระบบความปลอดภัยอาจทำงานบนหลักการป้องกันความผิดพลาดจากแผงควบคุมที่อยู่บนพื้นผิว
SCSSV ถูกควบคุมโดยสายควบคุมสแตนเลสขนาด ¼” ที่ติดอยู่ที่ด้านนอกของท่อของบ่อและติดตั้งเมื่อมีการติดตั้งท่อสำหรับการผลิตอาจจำเป็นต้องรักษาแรงดันไว้ที่ 10,000 psi บนสายควบคุมเพื่อให้วาล์วเปิดอยู่ ทั้งนี้ขึ้นอยู่กับแรงดันของหลุมผลิต
การใช้งานอื่น ๆ ของ Capillary Tubing
ท่อโลหะผสมขดคาปิลลารีสำหรับการฉีดสารเคมี
ท่อโลหะผสมขดสายควบคุมไฮดรอลิกเปลือยและห่อหุ้มสำหรับวาล์วนิรภัยใต้ทะเล
สายวัดความเร็ว สายงาน และสายสะดือท่อเหล็ก
ท่อโลหะผสมขดความร้อนใต้พิภพ
โลหะผสมสำหรับท่อคาปิลลารี
| ออสเตนนิติก: | 316L | มาตรฐาน ASTM A-269 |
| ดูเพล็กซ์: |
S31803/S32205 S32750 |
มาตรฐาน ASTM A-789 มาตรฐาน ASTM A-789 |
| โลหะผสมนิกเกิล: |
N08825 N06625 |
มาตรฐาน ASTM B-704;มาตรฐาน ASTM B-423 มาตรฐาน ASTM B-704;มาตรฐาน ASTM B-444 |
คุณสมบัติท่อ Capillary Tubing ของสายควบคุม
ปิดความคลาดเคลื่อนมิติ
คุณสมบัติทางกลที่ได้รับการปรับปรุงอย่างมาก
พื้นผิวที่เหนือกว่า
พื้นผิวภายในมีความสะอาดสูง
ควบคุมการตกไข่ ความเยื้องศูนย์
องค์ประกอบทางเคมีของ SS316L
| คาร์บอน | แมงกานีส | ฟอสฟอรัส | กำมะถัน | ซิลิคอน | นิกเกิล | โครเมียม | โมลิบดีนัม |
| % | % | % | % | % | % | % | % |
| สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | |||
| 0.035 | 02.00 น | 0.045 | 0.030 | 1.00 น | 10.0-15.0 | 16.0-18.0 น | 02.00-03.00 น |
SS316L เป็นเหล็กกล้าไร้สนิมออสเทนนิติกโครเมียม-นิกเกิลที่มีโมลิบดีนัมและมีปริมาณคาร์บอนต่ำ
น้ำหนักท่อโลหะผสมต่อเมตร (กก.)
สแตนเลส 316L (UNS S31603)
| โอดี | ดับเบิลยู.ที | |||||
| เศษส่วน | ทศนิยม | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
คุณสมบัติของท่อโลหะผสม
ท่อที่วาดใหม่ของปลั๊กภายในแบบไม่มีรอยต่อและแบบลอยตัวบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| สแตนเลส 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| สแตนเลส 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
* แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
* แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
* อัตราแรงดันที่ 100°F (38°C) สภาพที่เป็นกลางและคงที่
กระบวนการและการบรรจุท่อคาปิลลารี
ไร้รอยต่อ - เจาะ, วาดใหม่, อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)
เชื่อม- เชื่อมตามยาว วาดใหม่ อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)

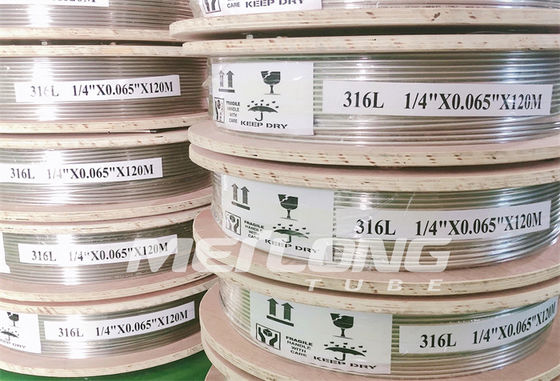

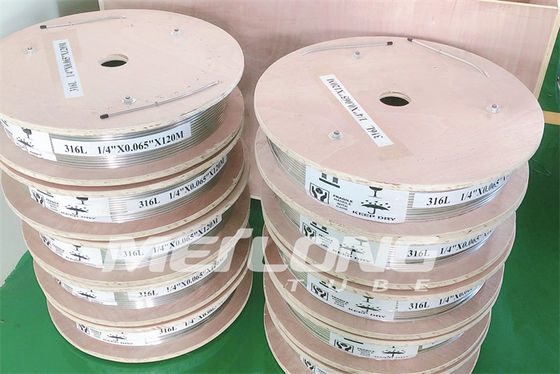

การบรรจุ - ท่อเป็นแผลระดับที่ขดอยู่บนถังโลหะ / ไม้หรือแกนม้วน
ดรัมหรือแกนทั้งหมดบรรจุในลังไม้เพื่อการขนส่งที่ง่ายดาย
