รายละเอียดสินค้า:
|
| ล้อแม็ก: | ดูเพล็กซ์ 2205, UNS S32205 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM A789 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | สายฉีดเคมีแรงดันสูง ASTM A789,สายฉีดเคมี UNS S32205,ท่อไฮดรอลิก SS ISO15156 |
||
สายฉีดท่อคาปิลลารีแรงดันใช้งานสูงตามมาตรฐาน ASTM A789 UNS S32205
Meilong Tube ผลิตท่อขดไร้รอยต่อและวาดใหม่ เชื่อมและวาดใหม่ซึ่งทำจากสเตนเลสออสเทนนิติก ดูเพล็กซ์ ซูเปอร์ดูเพล็กซ์และเกรดโลหะผสมนิกเกิลที่ทนต่อการกัดกร่อนท่อนี้ใช้เป็นสายควบคุมไฮดรอลิกและสายฉีดสารเคมีโดยเฉพาะสำหรับอุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมความร้อนใต้พิภพ
ขนาดทั่วไปของสายฉีด
เส้นผ่านศูนย์กลางภายนอกของสายควบคุมส่วนใหญ่เป็น 3/8 '' (9.53 มม.)
ความหนาของผนัง: 0.035'' (0.89มม.), 0.049'' (1.24มม.), 0.065'' (1.65มม.), 0.083'' (2.11มม.)
ท่อควบคุมมีความยาวตั้งแต่ 400 ฟุต (122 เมตร) ถึง 32,808 ฟุต (10,000 เมตร)ไม่มีรอยเชื่อมชนในวงโคจร
ข้อกำหนดอื่นๆ (1/8'' ถึง 3/4'') มีให้บริการตามคำขอ
ความสำคัญของสายฉีดเคมี
ขดลวดท่อแต่ละอันมีความยาวต่อเนื่องกันอย่างสมบูรณ์โดยไม่มีรอยเชื่อมในวงโคจร
คอยล์ท่อแต่ละอันผ่านการทดสอบอุทกสถิตที่ขั้นต่ำ 11,600 psi
ผู้ตรวจสอบบุคคลที่สามสามารถชมการทดสอบได้ที่ไซต์งาน (SGS, BV, DNV)
การทดสอบอื่นๆ ได้แก่ การทดสอบกระแสไหลวน สารเคมี การราบเรียบ การวูบวาบ แรงดึง ผลผลิต การยืดตัว ความแข็งของคุณภาพของวัสดุ
คำอธิบายการใช้งานสำหรับสายฉีด
ในทุกสาขาของอุตสาหกรรมน้ำมันและก๊าซ สารเคมีจะถูกฉีดเข้าไปในสายการผลิตและของเหลวใช้บริการด้านบ่อน้ำมัน มีการใช้สารเคมีเพื่อฟิล์มด้านข้างของหลุมเจาะเพื่อความเสถียรที่ดีขึ้นในท่อส่งก๊าซจะหลีกเลี่ยงการสะสมและรักษาโครงสร้างพื้นฐานให้แข็งแรง
บทบาทของสายฉีดเคมี
ในอุตสาหกรรมน้ำมันและก๊าซเราฉีดสารเคมีตามลำดับ
เพื่อปกป้องโครงสร้างพื้นฐาน
เพื่อเพิ่มประสิทธิภาพกระบวนการ
เพื่อให้มั่นใจถึงการไหล
และเพื่อปรับปรุงประสิทธิภาพการผลิต
โลหะผสมสำหรับสายฉีดเคมี
| ออสเตนนิติก: | 316ล | มาตรฐาน ASTM A-269 |
| ดูเพล็กซ์: |
S31803/S32205 S32750 |
มาตรฐาน ASTM A-789 มาตรฐาน ASTM A-789 |
| โลหะผสมนิกเกิล: |
N08825 N06625 |
มาตรฐาน ASTM B-704;มาตรฐาน ASTM B-423 มาตรฐาน ASTM B-704;มาตรฐาน ASTM B-444 |
คุณสมบัติท่อสายฉีด
ปิดความคลาดเคลื่อนมิติ
คุณสมบัติทางกลที่ได้รับการปรับปรุงอย่างมาก
พื้นผิวที่เหนือกว่า
พื้นผิวภายในมีความสะอาดสูง
ควบคุมการตกไข่ ความเยื้องศูนย์
Duplex 2205 สำหรับสายฉีดเคมี
| คาร์บอน | แมงกานีส | ฟอสฟอรัส | กำมะถัน | ซิลิคอน | นิกเกิล | โครเมียม | โมลิบดีนัม | ไนโตรเจน |
| % | % | % | % | % | % | % | % | % |
| สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | ||||
| 0.03 | 02.00 น | 0.030 | 0.020 | 1.00 น | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
ความเท่าเทียมกันมาตรฐาน
| ระดับ | หมายเลข UNS | มาตรฐานยูโร | ญี่ปุ่น | |
| เลขที่ | ชื่อ | JIS | ||
| อัลลอย | มาตรฐาน ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| 2205 | S31803 | 1.4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
Duplex 2205 เป็นสเตนเลสดูเพล็กซ์ที่เสริมไนโตรเจน ซึ่งพัฒนาขึ้นเพื่อต่อสู้กับปัญหาการกัดกร่อนทั่วไปที่พบกับสเตนเลสซีรีส์ 300“Duplex” อธิบายถึงกลุ่มสเตนเลสสตีลที่ไม่ใช่ออสเทนนิติกอย่างสมบูรณ์ เช่น สเตนเลส SS304 หรือเฟอร์ริติกล้วนๆ เช่น สเตนเลส SS430โครงสร้างของสเตนเลสดูเพล็กซ์ 2205 ประกอบด้วยออสเทนไนต์พูลที่ล้อมรอบด้วยเฟสเฟอร์ไรต์ต่อเนื่องในสภาวะอบอ่อน Duplex 2205 มีเฟอร์ไรต์ประมาณ 40-50%มักเรียกกันว่าเกรดม้าสำหรับงาน ดูเพล็กซ์ 2205 เป็นเกรดที่ใช้กันอย่างแพร่หลายที่สุดในกลุ่มสเตนเลสดูเพล็กซ์
ข้อดีของโครงสร้างดูเพล็กซ์คือการผสมผสานคุณสมบัติที่ดีของโลหะผสมเฟอร์ริติก (ความต้านทานการแตกร้าวจากการกัดกร่อนจากความเครียดและความแข็งแรงสูง) เข้ากับโลหะผสมออสเทนนิติก (ความง่ายในการผลิตและความต้านทานการกัดกร่อน)
การใช้เหล็กกล้าไร้สนิมดูเพล็กซ์ 2205 ควรจำกัดให้มีอุณหภูมิต่ำกว่า 600° F การสัมผัสกับอุณหภูมิสูงเป็นเวลานานอาจทำให้เหล็กกล้าไร้สนิมดูเพล็กซ์ 2205 เปราะได้
ความต้านทานการกัดกร่อนของสายฉีดดูเพล็กซ์ 2205
สแตนเลสดูเพล็กซ์ 2205 เป็นทางเลือกที่คุ้มค่าสำหรับการใช้งานหลายประเภท โดยที่สแตนเลสซีรีส์ 300 ไวต่อการแตกร้าวจากการกัดกร่อนจากความเครียดจากคลอไรด์การแตกร้าวจากการกัดกร่อนจากความเค้นเกิดขึ้นเมื่อสเตนเลสต้องเผชิญกับแรงดึงขณะสัมผัสกับสารละลายที่มีคลอไรด์อุณหภูมิที่เพิ่มขึ้นยังเพิ่มความไวของเหล็กกล้าไร้สนิมต่อความเครียดจากการกัดกร่อนแตกร้าว
การรวมกันของโครเมียม โมลิบดีนัม และไนโตรเจน ถ่ายทอดความต้านทานที่ดีของ 2205 ต่อการกัดกร่อนแบบรูพรุนของคลอไรด์และการกัดกร่อนตามรอยแยกความต้านทานนี้มีความสำคัญอย่างยิ่งสำหรับบริการต่างๆ เช่น สภาพแวดล้อมทางทะเล น้ำกร่อย การฟอกขาว ระบบน้ำแบบวงปิด และการใช้งานแปรรูปอาหารบางประเภทปริมาณโครเมียม โมลิบดีนัม และไนโตรเจนในปริมาณสูงของ 2205 ให้ความต้านทานการกัดกร่อนได้ดีกว่าเหล็กกล้าไร้สนิมทั่วไป เช่น SS316L และ SS317L ในสภาพแวดล้อมส่วนใหญ่
น้ำหนักท่อโลหะผสมต่อเมตร (กก.)
ดูเพล็กซ์ 2205 (UNS S32205)
| โอดี | ดับเบิลยู.ที | |||||
| เศษส่วน | ทศนิยม | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0431 | 0.0500 | - | - | - |
| 1/4 | 0.250 | 0.0988 | 0.1195 | 0.1564 | 0.1910 | 0.2200 |
| 3/8 | 0.375 | 0.1542 | 0.1890 | 0.2536 | 0.3200 | 0.3849 |
| 1/2 | 0.500 | 0.2099 | 0.2584 | 0.3509 | 0.4490 | 0.5496 |
| 5/8 | 0.625 | 0.2655 | 0.3280 | 0.4482 | 0.5781 | 0.7143 |
| 3/4 | 0.750 | 0.3210 | 0.3974 | 0.5454 | 0.7071 | 0.8790 |
คุณสมบัติของท่อโลหะผสม
ท่อที่วาดใหม่ด้วยรอยตะเข็บและปลั๊กภายในแบบลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์/ตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| ดูเพล็กซ์ 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| ดูเพล็กซ์ 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| ดูเพล็กซ์ 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| ดูเพล็กซ์ 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| ดูเพล็กซ์ 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| ดูเพล็กซ์ 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| ดูเพล็กซ์ 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| ดูเพล็กซ์ 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| ดูเพล็กซ์ 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| ดูเพล็กซ์ 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| ดูเพล็กซ์ 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| ดูเพล็กซ์ 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| ดูเพล็กซ์ 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| ดูเพล็กซ์ 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
* แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
* แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
* อัตราแรงดันที่ 100°F (38°C) สภาพที่เป็นกลางและคงที่
กระบวนการท่อและการบรรจุ
ไร้รอยต่อ - เจาะ, วาดใหม่, อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)
เชื่อม- เชื่อมตามยาว วาดใหม่ อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)

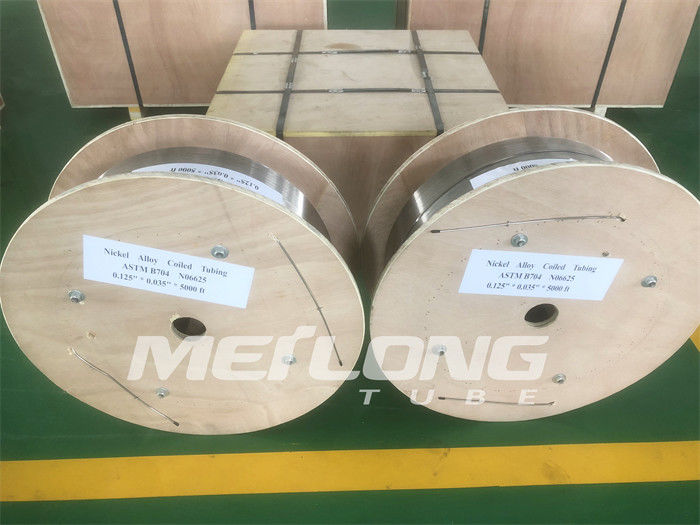

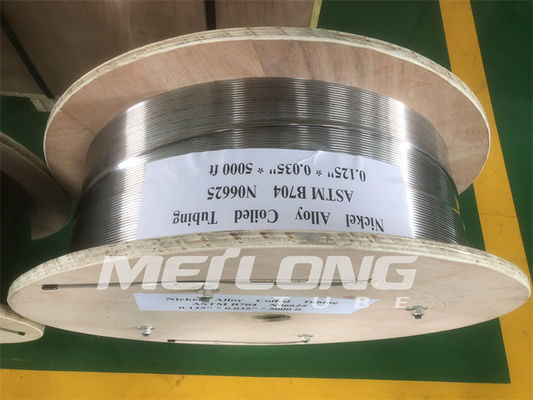

การบรรจุ - ท่อเป็นแผลระดับที่ขดอยู่บนถังโลหะ / ไม้หรือแกนม้วน

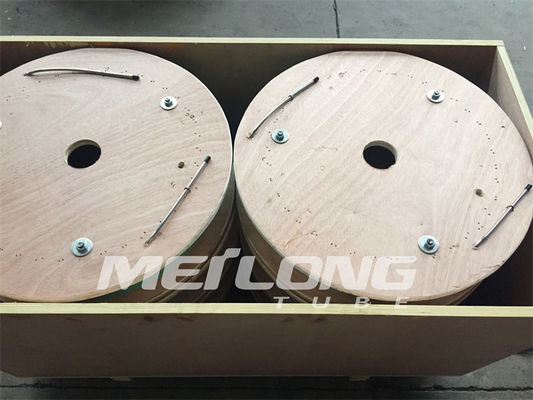

ดรัมหรือแกนทั้งหมดบรรจุในลังไม้เพื่อการขนส่งที่ง่ายดาย
