PVDF Encapsulated Ss Capillary Tube Control Line Flatpack สำหรับบ่อน้ำมันและก๊าซ

PVDF Encapsulated Control Line Flatpack สำหรับการใช้งานใต้ผิวดินในบ่อน้ำมันและก๊าซ

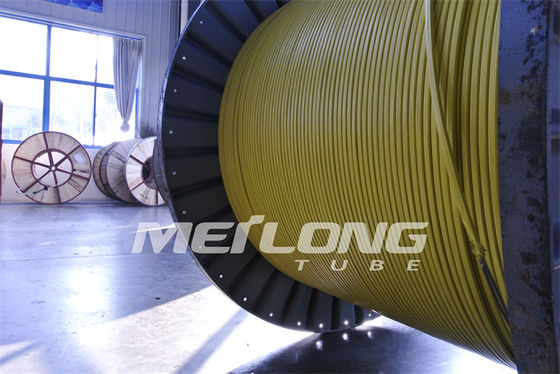

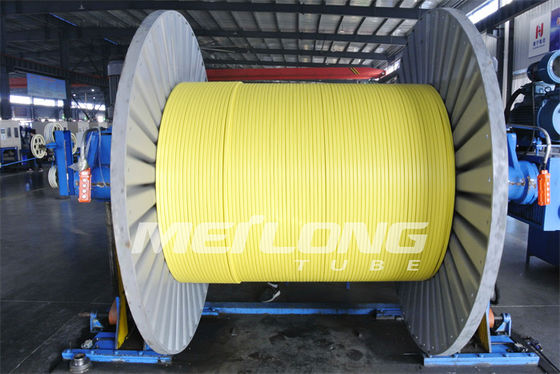

Meilong Tube ผลิตสายควบคุมไฮดรอลิกแบบเชื่อมหรือแบบไม่มีรอยต่อสำหรับการใช้งานใต้ผิวดินสายควบคุมไฮดรอลิกมีจำหน่ายในวัสดุหลัก 5 ชนิด ความหนาของผนังที่แตกต่างกัน และระดับแรงดันในการทำงานที่หลากหลายสายการผลิตถูกจัดเตรียมไว้บนแกนม้วนตามข้อกำหนดด้านความยาวที่แน่นอนเมื่อมีการร้องขอ จะมีการทดสอบแรงดันไฮดรอลิก ล้างด้วยก๊าซไนโตรเจนหรือของเหลวน้ำมันที่สะอาด และปิดผนึกที่ปลายทั้งสองข้างก่อนการขนส่ง

สายควบคุมไฮดรอลิกแบบเชื่อมเป็นแบบปลั๊กลอยที่ดึงออกมาตามข้อกำหนด ASTM และมีจำหน่ายทุกขนาดประเภทวัสดุสำหรับสายควบคุมไฮดรอลิกได้แก่ สแตนเลส TP316L ซึ่งเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหวานถึงปานกลาง, สแตนเลสดูเพล็กซ์ 2205, สแตนเลสซูเปอร์ดูเพล็กซ์ 2507, โลหะผสมนิกเกิล Incoloy 825 และ Inconel 625 เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง รวมถึงแรงดันและอุณหภูมิสูงในการทำงาน .ของเหลวในระบบควบคุมจะต้องเข้ากันได้กับสภาพแวดล้อมและอุณหภูมิการทำงานของสายควบคุม

นอกจากนี้ยังมีการห่อหุ้มสายควบคุมหากต้องการ เพื่อเพิ่มความต้านทานการกระแทกและการเสียดสีระหว่างการติดตั้งวัสดุห่อหุ้มควรจับคู่เพื่อให้เข้ากันได้กับความต้องการของเหลวและอุณหภูมิของบ่อ

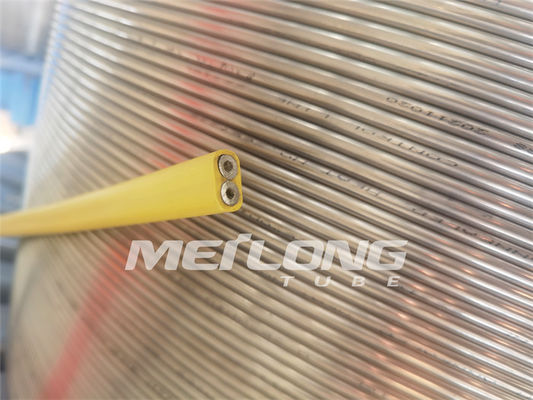

Flatpack สายควบคุมแบบห่อหุ้ม

การห่อหุ้มเป็นพลาสติกที่อัดขึ้นรูปบนท่อโลหะการห่อหุ้มช่วยป้องกันความเสียหายต่อท่อโลหะในระหว่างกระบวนการผลิตการห่อหุ้มยังให้ความต้านทานต่อการเสียดสีเพิ่มเติม และจำเป็นหากมีการติดตั้งตัวป้องกันสายเคเบิลเพื่อเพิ่มแรงยึดเกาะเหนือการเชื่อมต่อท่อการผลิตแต่ละครั้ง

การห่อหุ้มมีให้เลือกหลายรูปแบบ โดยมีตัวเลือกการห่อหุ้มแบบผ่านครั้งเดียวและการห่อหุ้มแบบผ่านคู่เพื่อเพิ่มการป้องกัน

การประยุกต์ใช้ Flatpack

โดยทั่วไปจะใช้ Flatpacks เมื่อเส้นที่แตกต่างกันหลายเส้นสิ้นสุดลงที่ความลึกเท่ากันในบ่อ

การใช้งานทั่วไป ได้แก่ ระบบหลุมอัจฉริยะ ท่อฉีดสารเคมีแบบฝังลึกพร้อมสายเคเบิลเกจใต้หลุม และท่อวาล์วนิรภัยพร้อมท่อฉีดสารเคมีแบบตื้นสำหรับการใช้งานบางประเภท แถบกันชนยังถูกห่อหุ้มไว้ในแพ็กแบนเพื่อเพิ่มความต้านทานการกระแทก

มาตรฐานและการอนุมัติ

สายควบคุมผลิตขึ้นตามมาตรฐาน ASTM ที่บังคับใช้สำหรับวัสดุเฉพาะแต่ละชนิด

สามารถจัดหาท่อแบบฟลัช เติม และกรองตามความต้องการของลูกค้า และเป็นไปตามมาตรฐาน NAS/SAE ที่เหมาะสม

คุณภาพและการทดสอบ

- ผลิตตามมาตรฐานการตรวจสอบและแผนคุณภาพ

การออกแบบและการก่อสร้าง

- การห่อหุ้มสำหรับบรรทัดเดียว

- โปรไฟล์การห่อหุ้มเพื่อให้เหมาะกับการใช้งานของลูกค้า

- การทำเครื่องหมายเส้นแบบกำหนดเอง

- วัสดุการใช้งานครบครัน

วัสดุห่อหุ้ม

- PP (โพลีโพรพีลีน) /TPR (ซานโตพรีน) / PA

(ไนลอน) / PVDF / ETFE (เทฟเซล) / ECTFE (ฮาลาร์)

FEP/PFA/ECA3000

คุณสมบัติของ Flatpack แบบควบคุมแบบห่อหุ้ม

เพิ่มการป้องกันสูงสุดให้กับแนวดาวน์โฮล

เพิ่มความต้านทานการกระแทกระหว่างการติดตั้ง

ปกป้องสายควบคุมจากการเสียดสีและการหนีบ

ขจัดความล้มเหลวในการกัดกร่อนจากความเค้นในระยะยาวของสายควบคุม

ปรับปรุงโปรไฟล์การหนีบ

การห่อหุ้มแบบเดี่ยวหรือหลายแบบเพื่อความสะดวกในการใช้งานและเพิ่มการป้องกัน

เกรดโลหะผสมที่มีจำหน่ายสำหรับท่อควบคุมภายในการห่อหุ้ม

องค์ประกอบทางเคมีของ TP316L

ความเท่าเทียมกันของบรรทัดฐาน

TP316L เป็นสเตนเลสออสเทนนิติกโครเมียม-นิกเกิลที่มีโมลิบดีนัมและมีปริมาณคาร์บอนต่ำ

ความต้านทานการกัดกร่อน

กรดอินทรีย์ที่มีความเข้มข้นสูงและอุณหภูมิปานกลาง

กรดอนินทรีย์ เช่น กรดฟอสฟอริกและกรดซัลฟิวริก ที่ความเข้มข้นและอุณหภูมิปานกลางเหล็กยังสามารถใช้ในกรดซัลฟิวริกที่มีความเข้มข้นสูงกว่า 90% ที่อุณหภูมิต่ำได้

สารละลายเกลือ เช่น ซัลเฟต ซัลไฟด์ และซัลไฟต์

สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

เหล็กกล้าออสเทนนิติกไวต่อการแตกร้าวจากการกัดกร่อนจากความเครียดสิ่งนี้อาจเกิดขึ้นที่อุณหภูมิสูงกว่าประมาณ 60°C (140°F) ถ้าเหล็กอยู่ภายใต้แรงดึงและในเวลาเดียวกันก็สัมผัสกับสารละลายบางอย่าง โดยเฉพาะอย่างยิ่งที่มีคลอไรด์เงื่อนไขการบริการดังกล่าวจึงควรหลีกเลี่ยงจะต้องพิจารณาเงื่อนไขเมื่อโรงงานถูกปิดด้วย เนื่องจากคอนเดนเสทที่ก่อตัวขึ้นสามารถพัฒนาสภาวะที่นำไปสู่การแตกร้าวของการกัดกร่อนจากความเค้นและการเกิดรูพรุนได้

TP316L มีปริมาณคาร์บอนต่ำ จึงทนทานต่อการกัดกร่อนตามขอบเกรนได้ดีกว่าเหล็กกล้าประเภท TP316

โปรไฟล์การห่อหุ้ม Flatpack มาตรฐาน

รอบ, เส้นเดี่ยว	รายการ	ขนาดมาตรฐาน
	1/8'' โอดีไลน์	เส้นผ่านศูนย์กลาง 0.250'' (6.35 มม.)
	1/4'' โอดีไลน์	เส้นผ่านศูนย์กลาง 0.433'' (11.0 มม.)
	3/8'' โอดีไลน์	เส้นผ่านศูนย์กลาง 0.535'' (13.6 มม.)
	1/2'' โอดีไลน์	เส้นผ่านศูนย์กลาง 0.660'' (16.8 มม.)

สี่เหลี่ยม เส้นเดี่ยว	รายการ	ขนาดมาตรฐาน
	1/8'' โอดีไลน์	0.250'' x 0.250'' (6.35 มม. x 6.35 มม.)
	1/4'' โอดีไลน์	0.433'' x 0.433'' (11.0 มม. x 11.0 มม.)
	3/8'' โอดีไลน์	0.535'' x 0.535'' (13.6 มม. x 13.6 มม.)
	1/2'' โอดีไลน์	0.660'' x 0.660'' (16.8 มม. x 16.8 มม.)

สี่เหลี่ยม 2 เส้น	รายการ	ขนาดมาตรฐาน
	1/4'' โอดีไลน์	ความกว้าง: 0.710'' (18.0 มม.) ความสูง: 0.410'' (10.4 มม.)

สี่เหลี่ยม 3 เส้น	รายการ	ขนาดมาตรฐาน
	1/4'' โอดีไลน์	ความกว้าง: 0.990'' (25.1 มม.) ความสูง: 0.410'' (10.4 มม.)
