รายละเอียดสินค้า:
|
| ล้อแม็ก: | อินโคลอย 825, UNS N08825 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM B704 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | หลอดเส้นเลือดฝอย Incoloy 825 ss,หลอดเส้นเลือดฝอย ss UNS N08825,สายฉีดเคมีพร้อมหลายสาย |
||

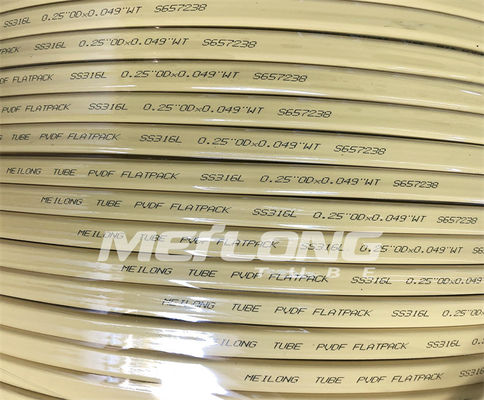

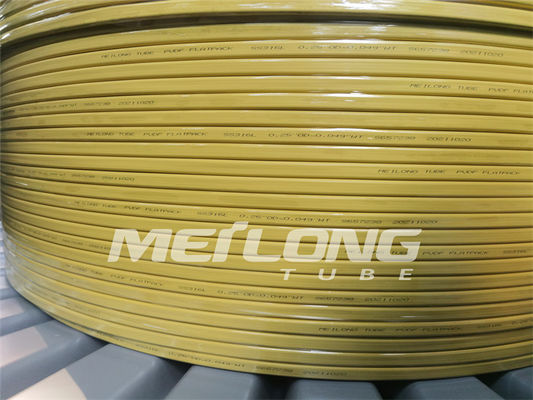

Incoloy 825 สายควบคุมไฮดรอลิก Flatpack พร้อมหลายสายสำหรับแหล่งน้ำมันและก๊าซ
MEILONG นำเสนอการห่อหุ้มสายควบคุมเพื่อเพิ่มความทนทาน เช่นเดียวกับความทนทานต่อสารเคมีและการกัดกร่อนเพื่อตอบสนองความต้องการเฉพาะของแต่ละโครงการ เรามีประเภทการห่อหุ้มที่แตกต่างกัน เช่น: HDPE (โพลีเอทิลีนความหนาแน่นสูง), ซานโตพรีน, พีวีซี (โพลีไวนิลคลอไรด์), เฮย์ลาร์และ PVDF (โพลีไวนิลิดีนฟลูออไรด์)
สายควบคุมไฮดรอลิกแบบเชื่อมเป็นแบบปลั๊กลอยที่ดึงออกมาตามข้อกำหนด ASTM และมีจำหน่ายทุกขนาดประเภทวัสดุสำหรับสายควบคุมไฮดรอลิกได้แก่ สแตนเลส TP316L ซึ่งเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหวานถึงปานกลาง, สแตนเลสดูเพล็กซ์ 2205, สแตนเลสซูเปอร์ดูเพล็กซ์ 2507, โลหะผสมนิกเกิล Incoloy 825 และ Inconel 625 เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง รวมถึงแรงดันและอุณหภูมิสูงในการทำงาน .ของเหลวในระบบควบคุมจะต้องเข้ากันได้กับสภาพแวดล้อมและอุณหภูมิการทำงานของสายควบคุม
นอกจากนี้ยังมีการห่อหุ้มสายควบคุมหากต้องการ เพื่อเพิ่มความต้านทานการกระแทกและการเสียดสีระหว่างการติดตั้งวัสดุห่อหุ้มควรจับคู่เพื่อให้เข้ากันได้กับความต้องการของเหลวและอุณหภูมิของบ่อ

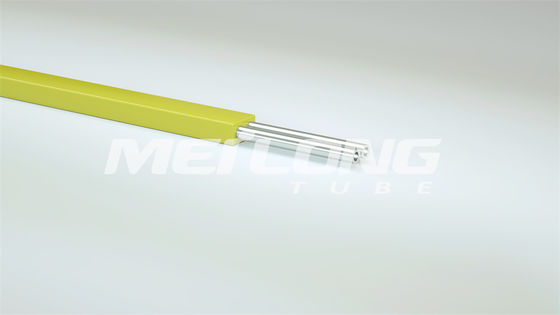

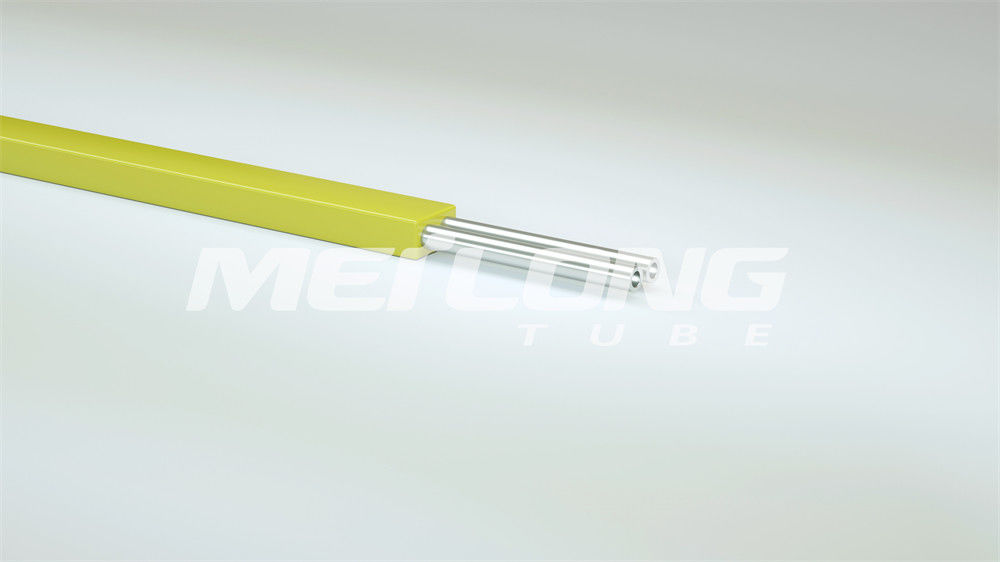

Flatpack สายควบคุมแบบห่อหุ้ม
การห่อหุ้มเป็นพลาสติกที่อัดขึ้นรูปบนท่อโลหะการห่อหุ้มช่วยป้องกันความเสียหายต่อท่อโลหะในระหว่างกระบวนการผลิตการห่อหุ้มยังให้ความต้านทานต่อการเสียดสีเพิ่มเติม และจำเป็นหากมีการติดตั้งตัวป้องกันสายเคเบิลเพื่อเพิ่มแรงยึดเกาะเหนือการเชื่อมต่อท่อการผลิตแต่ละครั้ง
การห่อหุ้มมีให้เลือกหลายรูปแบบ โดยมีตัวเลือกการห่อหุ้มแบบผ่านครั้งเดียวและการห่อหุ้มแบบผ่านคู่เพื่อเพิ่มการป้องกัน
การประยุกต์ใช้ Flatpack
โดยทั่วไปจะใช้ Flatpacks เมื่อเส้นที่แตกต่างกันหลายเส้นสิ้นสุดลงที่ความลึกเท่ากันในบ่อ
การใช้งานทั่วไป ได้แก่ ระบบหลุมอัจฉริยะ ท่อฉีดสารเคมีแบบฝังลึกพร้อมสายเคเบิลเกจใต้หลุม และท่อวาล์วนิรภัยพร้อมท่อฉีดสารเคมีแบบตื้นสำหรับการใช้งานบางประเภท แถบกันชนยังถูกห่อหุ้มไว้ในแพ็กแบนเพื่อเพิ่มความต้านทานการกระแทก
มาตรฐานและการอนุมัติ
สายควบคุมผลิตขึ้นตามมาตรฐาน ASTM ที่บังคับใช้สำหรับวัสดุเฉพาะแต่ละชนิด
สามารถจัดหาท่อแบบฟลัช เติม และกรองตามความต้องการของลูกค้า และเป็นไปตามมาตรฐาน NAS/SAE ที่เหมาะสม
คุณภาพและการทดสอบ
- ผลิตตามมาตรฐานการตรวจสอบและแผนคุณภาพ
การออกแบบและการก่อสร้าง
- การห่อหุ้มสำหรับบรรทัดเดียว
- โปรไฟล์การห่อหุ้มเพื่อให้เหมาะกับการใช้งานของลูกค้า
- การทำเครื่องหมายเส้นแบบกำหนดเอง
- วัสดุการใช้งานครบครัน
วัสดุห่อหุ้ม
- PP (โพลีโพรพีลีน) /TPR (ซานโตพรีน) / PA
(ไนลอน) / PVDF / ETFE (เทฟเซล) / ECTFE (ฮาลาร์)
FEP/PFA/ECA3000
คุณสมบัติของ Flatpack แบบควบคุมแบบห่อหุ้ม
เพิ่มการป้องกันสูงสุดให้กับแนวดาวน์โฮล
เพิ่มความต้านทานการกระแทกระหว่างการติดตั้ง
ปกป้องสายควบคุมจากการเสียดสีและการหนีบ
ขจัดความล้มเหลวในการกัดกร่อนจากความเค้นในระยะยาวของสายควบคุม
ปรับปรุงโปรไฟล์การหนีบ
การห่อหุ้มแบบเดี่ยวหรือหลายแบบเพื่อความสะดวกในการใช้งานและเพิ่มการป้องกัน
เกรดโลหะผสมที่มีจำหน่ายสำหรับท่อควบคุมภายในการห่อหุ้ม
| ออสเตนนิติก: | 316ล |
| ดูเพล็กซ์: |
S31803/S32205 S32750 |
| โลหะผสมนิกเกิล: |
N08825 N06625 |
วัสดุห่อหุ้ม:
| ชื่อ MSCL | ชื่ออุตสาหกรรม | ช่วงอุณหภูมิ | ความต้านทานการขัดถู | ความต้านทานต่อน้ำเกลือ | ความต้านทานต่อไฮโดรคาร์บอน |
| ไนลอน 11 | Rilsan 11, ไนลอน 11, โพลีเอไมด์ | -60°С ถึง 135°С | 5 | 3 | 5 |
| โพรพิลีน | โพลีโอเลฟิน | -25°С ถึง 150°С | 3 | 5 | 3 |
| TPE, TPR, ทีพีวี | ซานโตพรีน | -30°С ถึง 135°С | 3 | 5 | 3 |
| พีวีดีเอฟ | โซเลฟ, ไคนาร์ | -30°С ถึง 150°С | 4 | 4 | 5 |
| ECTFE | ฮาลาล | -75°С ถึง 150°С | 5 | 5 | 5 |
| อีทีเอฟอี | เทฟเซล | -100°С ถึง 150°С | 5 | 5 | 5 |
| กพ | เทฟล่อน | -110°С ถึง 150°С | 3 | 5 | 5 |
| กระทรวงการคลัง/กฟผ | เทฟล่อน | -110°С ถึง 250°С | 3 | 5 | 5 |
5 = ดีเยี่ยม;1 = แย่
โปรไฟล์การห่อหุ้ม Flatpack มาตรฐาน
| รอบ, เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
 |
1/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.250'' (6.35 มม.) |
| 1/4'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.433'' (11.0 มม.) | |
| 3/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.535'' (13.6 มม.) | |
| 1/2'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.660'' (16.8 มม.) |
| สี่เหลี่ยม เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
|
1/8'' โอดีไลน์ | 0.250'' x 0.250'' (6.35 มม. x 6.35 มม.) |
| 1/4'' โอดีไลน์ | 0.433'' x 0.433'' (11.0 มม. x 11.0 มม.) | |
| 3/8'' โอดีไลน์ | 0.535'' x 0.535'' (13.6 มม. x 13.6 มม.) | |
| 1/2'' โอดีไลน์ | 0.660'' x 0.660'' (16.8 มม. x 16.8 มม.) |
| สี่เหลี่ยม 2 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.710'' (18.0 มม.) ความสูง: 0.410'' (10.4 มม.) |
| สี่เหลี่ยม 3 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.990'' (25.1 มม.) ความสูง: 0.410'' (10.4 มม.) |
คุณสมบัติของท่อควบคุมในการห่อหุ้ม
ท่อที่วาดใหม่ด้วยรอยตะเข็บและปลั๊กภายในแบบลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| อินโคลอย 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| อินโคลอย 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| อินโคลอย 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| อินโคลอย 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| อินโคลอย 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| อินโคลอย 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| อินโคลอย 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| อินโคลอย 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| อินโคลอย 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| อินโคลอย 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| อินโคลอย 825 | N08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| อินโคลอย 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| อินโคลอย 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| อินโคลอย 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
อัตราแรงดันที่ 100°F (38°C) สภาวะที่เป็นกลางและคงที่
