รายละเอียดสินค้า:
|
| ล้อแม็ก: | ซูเปอร์เพล็กซ์ 2507, UNS S32750 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM A789 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | TPE PVDF สายควบคุมแบบห่อหุ้ม,สายควบคุมแบบห่อหุ้มดูเพล็กซ์ 2507,2507 ท่อควบคุมสาย |
||

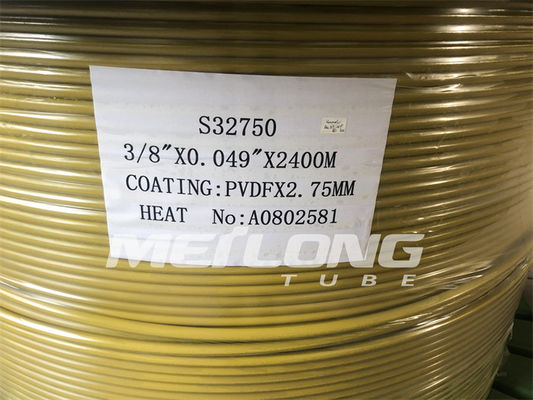

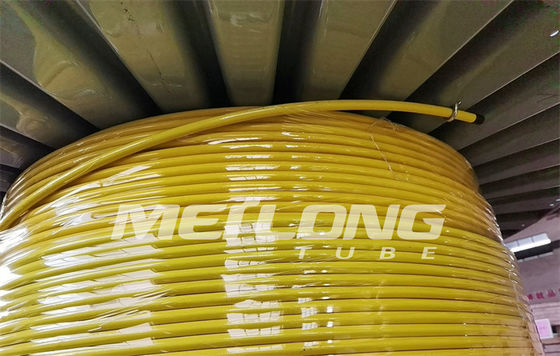

PVDF ห่อหุ้มสายการฉีด Super Duplex 2507 Capillary Tubing
Meilong Tube ผลิตสายฉีดสารเคมีแบบเชื่อมหรือแบบไม่มีรอยต่อสำหรับการใช้งานใต้ผิวดินสายฉีดมีจำหน่ายในวัสดุหลักๆ ห้าชนิด ความหนาของผนังที่แตกต่างกัน และระดับแรงดันในการทำงานที่หลากหลายสายการผลิตถูกจัดเตรียมไว้บนแกนม้วนตามข้อกำหนดด้านความยาวที่แน่นอนเมื่อมีการร้องขอ จะมีการทดสอบแรงดันไฮดรอลิก ล้างด้วยก๊าซไนโตรเจนหรือของเหลวน้ำมันที่สะอาด และปิดผนึกที่ปลายทั้งสองข้างก่อนการขนส่ง
สายฉีดสารเคมีแบบเชื่อมเป็นแบบปลั๊กลอยที่ดึงออกมาตามข้อกำหนด ASTM และมีจำหน่ายทุกขนาดประเภทวัสดุสำหรับสายฉีดประกอบด้วยสแตนเลส TP316L ซึ่งเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหวานถึงปานกลาง, สแตนเลสดูเพล็กซ์ 2205, สแตนเลสซูเปอร์ดูเพล็กซ์ 2507, โลหะผสมนิกเกิล Incoloy 825 และ Inconel 625 เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง รวมถึงแรงดันและอุณหภูมิในการทำงานสูงของเหลวในระบบควบคุมจะต้องเข้ากันได้กับสภาพแวดล้อมและอุณหภูมิการทำงานของสายควบคุม
นอกจากนี้ ยังมีการห่อหุ้มสายฉีดอีกด้วย หากต้องการเพื่อเพิ่มความต้านทานการกระแทกและการเสียดสีระหว่างการติดตั้งวัสดุห่อหุ้มควรจับคู่เพื่อให้เข้ากันได้กับความต้องการของเหลวและอุณหภูมิของบ่อ

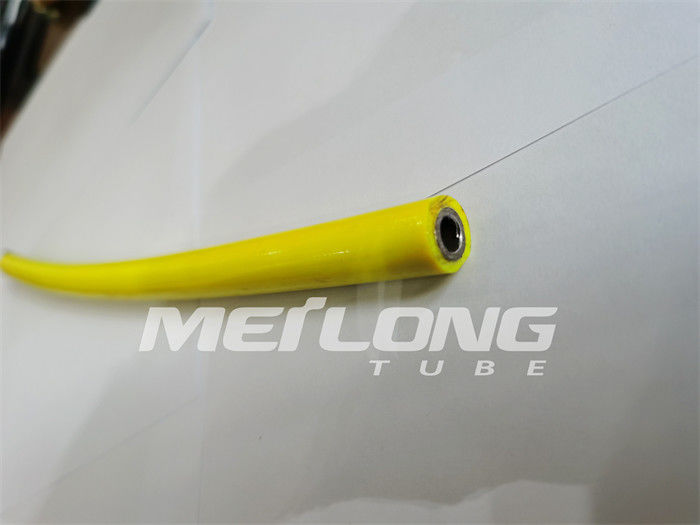

สายฉีดแบบห่อหุ้ม
MEILONG นำเสนอการห่อหุ้มสายควบคุมและการฉีดเพื่อเพิ่มความทนทาน เช่นเดียวกับความต้านทานต่อสารเคมีและการกัดกร่อนเพื่อตอบสนองความต้องการเฉพาะของแต่ละโครงการ เรามีประเภทการห่อหุ้มที่แตกต่างกัน เช่น: HDPE (โพลีเอทิลีนความหนาแน่นสูง), ซานโตพรีน, พีวีซี (โพลีไวนิลคลอไรด์) ), เฮย์ลาร์ และ PVDF (โพลีไวนิลิดีนฟลูออไรด์)
โดยทั่วไปจะใช้ Flatpacks เมื่อเส้นที่แตกต่างกันหลายเส้นสิ้นสุดลงที่ความลึกเท่ากันในบ่อ
การใช้งานทั่วไป ได้แก่ ระบบหลุมอัจฉริยะ ท่อฉีดสารเคมีแบบฝังลึกพร้อมสายเคเบิลเกจใต้หลุม และท่อวาล์วนิรภัยพร้อมท่อฉีดสารเคมีแบบตื้นสำหรับการใช้งานบางประเภท แถบกันชนยังถูกห่อหุ้มไว้ในแพ็กแบนเพื่อเพิ่มความต้านทานการกระแทก
มาตรฐานและการอนุมัติ
สายฉีดผลิตขึ้นตามมาตรฐาน ASTM ที่บังคับใช้สำหรับวัสดุเฉพาะแต่ละชนิด
สามารถจัดหาท่อแบบฟลัช เติม และกรองตามความต้องการของลูกค้า และเป็นไปตามมาตรฐาน NAS/SAE ที่เหมาะสม
คุณภาพและการทดสอบ
- ผลิตตามมาตรฐานการตรวจสอบและแผนคุณภาพ
การออกแบบและการก่อสร้าง
- การห่อหุ้มสำหรับบรรทัดเดียว
- โปรไฟล์การห่อหุ้มเพื่อให้เหมาะกับการใช้งานของลูกค้า
- การทำเครื่องหมายเส้นแบบกำหนดเอง
- วัสดุการใช้งานครบครัน
วัสดุห่อหุ้ม
| ชื่อ MSCL | ชื่ออุตสาหกรรม | ช่วงอุณหภูมิ | ความต้านทานการขัดถู | ความต้านทานต่อน้ำเกลือ | ความต้านทานต่อไฮโดรคาร์บอน |
| ไนลอน 11 | Rilsan 11, ไนลอน 11, โพลีเอไมด์ | -60°С ถึง 135°С | 5 | 3 | 5 |
| โพรพิลีน | โพลีโอเลฟิน | -25°С ถึง 150°С | 3 | 5 | 3 |
| TPE, TPR, ทีพีวี | ซานโตพรีน | -30°С ถึง 135°С | 3 | 5 | 3 |
| พีวีดีเอฟ | โซเลฟ, ไคนาร์ | -30°С ถึง 150°С | 4 | 4 | 5 |
| ECTFE | ฮาลาล | -75°С ถึง 150°С | 5 | 5 | 5 |
| อีทีเอฟอี | เทฟเซล | -100°С ถึง 150°С | 5 | 5 | 5 |
| กพ | เทฟล่อน | -110°С ถึง 150°С | 3 | 5 | 5 |
| กระทรวงการคลัง/กฟผ | เทฟล่อน | -110°С ถึง 250°С | 3 | 5 | 5 |
5 = ดีเยี่ยม 1 = แย่
คุณสมบัติของสายฉีดแบบห่อหุ้ม
เพิ่มการป้องกันสูงสุดให้กับแนวดาวน์โฮล
เพิ่มความต้านทานการกระแทกระหว่างการติดตั้ง
ปกป้องสายควบคุมจากการเสียดสีและการหนีบ
ขจัดความล้มเหลวในการกัดกร่อนจากความเค้นในระยะยาวของสายควบคุม
ปรับปรุงโปรไฟล์การหนีบ
การห่อหุ้มแบบเดี่ยวหรือหลายแบบเพื่อความสะดวกในการใช้งานและเพิ่มการป้องกัน
เกรดโลหะผสมที่มีจำหน่ายสำหรับท่อฉีดภายในการห่อหุ้ม
| ท่อโลหะผสม |
ไฮดรอลิก ควบคุม |
เคมี การฉีด |
บ่อคลอไรด์ / ความต้านทานการกัดกร่อนของรอยแยก |
H2S/CO2 ความต้านทาน |
ความต้านทานการกัดกร่อนจากการแตกร้าวจากความเครียดของคลอไรด์ (SCC) | ข้อกำหนด UNS / ASTM |
|
สเตนเลส 316L – ขั้นต่ำ 170 MPaความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | S31603/A269 | |||
|
ดูเพล็กซ์ 2205 – 485 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32205 / A789 |
|
ดูเพล็กซ์ 2507 – 550 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32750/A789 |
|
อินคอลอยย์ 825 – 240 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N08825 / B704 |
|
อินโคเนล 625 – 414 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N06625 / B704 |
โปรไฟล์การห่อหุ้มมาตรฐาน
| รอบ, เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
 |
1/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.250'' (6.35 มม.) |
| 1/4'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.433'' (11.0 มม.) | |
| 3/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.535'' (13.6 มม.) | |
| 1/2'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.660'' (16.8 มม.) |
| สี่เหลี่ยม เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
|
1/8'' โอดีไลน์ | 0.250'' x 0.250'' (6.35 มม. x 6.35 มม.) |
| 1/4'' โอดีไลน์ | 0.433'' x 0.433'' (11.0 มม. x 11.0 มม.) | |
| 3/8'' โอดีไลน์ | 0.535'' x 0.535'' (13.6 มม. x 13.6 มม.) | |
| 1/2'' โอดีไลน์ | 0.660'' x 0.660'' (16.8 มม. x 16.8 มม.) |
| สี่เหลี่ยม 2 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.710'' (18.0 มม.) ความสูง: 0.410'' (10.4 มม.) |
| สี่เหลี่ยม 3 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.990'' (25.1 มม.) ความสูง: 0.410'' (10.4 มม.) |
