รายละเอียดสินค้า:
|
| ล้อแม็ก: | AISI 316L, UNS S31603 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM A269 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | ท่อเส้นเลือดฝอยแรงดันสูงไฮดรอลิก,ท่อเส้นเลือดฝอยแรงดันสูง AISI,SS316L สายควบคุมแบบห่อหุ้ม |
||
1/4 '' OD x 0.065 '' WT สายไฮดรอลิกสายท่อเส้นเลือดฝอยทำจาก AISI SS316L
Meilong Tube ผลิตสายไฮดรอลิกท่อขดแบบไร้รอยต่อและวาดใหม่ เชื่อมและวาดใหม่เป็นพิเศษ ซึ่งทำจากสเตนเลสออสเทนนิติก ดูเพล็กซ์ ซูเปอร์ดูเพล็กซ์และเกรดโลหะผสมนิกเกิลที่ทนต่อการกัดกร่อนท่อนี้ใช้เป็นสายควบคุมไฮดรอลิกและสายฉีดสารเคมีโดยเฉพาะสำหรับอุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมความร้อนใต้พิภพ
ขนาดทั่วไปของสายไฮดรอลิก
เส้นผ่านศูนย์กลางภายนอกของสายไฮดรอลิกส่วนใหญ่เป็น 1/4 '' (6.35 มม.), 3/8 '' (9.53 มม.)
ความหนาของผนัง: 0.035'' (0.89มม.), 0.049'' (1.24มม.), 0.065'' (1.65มม.), 0.083'' (2.11มม.)
ท่อควบคุมมีความยาวตั้งแต่ 400 ฟุต (122 เมตร) ถึง 32,808 ฟุต (10,000 เมตร)ไม่มีรอยเชื่อมชนในวงโคจร
ข้อกำหนดอื่นๆ (1/8'' ถึง 3/4'') มีให้บริการตามคำขอ
ความสำคัญของสายไฮดรอลิก
ขดลวดท่อแต่ละอันมีความยาวต่อเนื่องกันอย่างสมบูรณ์โดยไม่มีรอยเชื่อมในวงโคจร
สายไฮดรอลิกแต่ละเส้นในรูปของขดลวดท่อได้รับการทดสอบอุทกสถิตที่ขั้นต่ำ 15,000 psi
ผู้ตรวจสอบบุคคลที่สามสามารถชมการทดสอบได้ที่ไซต์งาน (SGS, BV, DNV)
การทดสอบอื่นๆ ได้แก่ การทดสอบกระแสไหลวน สารเคมี การราบเรียบ การวูบวาบ แรงดึง ผลผลิต การยืดตัว ความแข็งของคุณภาพของวัสดุ
คำอธิบายการใช้งานสำหรับสายไฮดรอลิก
ในทุกสาขาของอุตสาหกรรมน้ำมันและก๊าซ สารเคมีจะถูกฉีดเข้าไปในสายการผลิตและของเหลวใช้บริการด้านบ่อน้ำมัน มีการใช้สารเคมีเพื่อฟิล์มด้านข้างของหลุมเจาะเพื่อความเสถียรที่ดีขึ้นในท่อส่งก๊าซจะหลีกเลี่ยงการสะสมและรักษาโครงสร้างพื้นฐานให้แข็งแรง
บทบาทของสายไฮดรอลิก
ในอุตสาหกรรมน้ำมันและก๊าซเราฉีดสารเคมีตามลำดับ
เพื่อปกป้องโครงสร้างพื้นฐาน
เพื่อเพิ่มประสิทธิภาพกระบวนการ
เพื่อให้มั่นใจถึงการไหล
และเพื่อปรับปรุงประสิทธิภาพการผลิต
โลหะผสมสำหรับสายไฮดรอลิก
| ท่อโลหะผสม |
ไฮดรอลิก ควบคุม |
เคมี การฉีด |
บ่อคลอไรด์ / ความต้านทานการกัดกร่อนของรอยแยก |
H2S/CO2 ความต้านทาน |
ความต้านทานการกัดกร่อนจากการแตกร้าวจากความเครียดของคลอไรด์ (SCC) | ข้อกำหนด UNS / ASTM |
|
สเตนเลส 316L – ขั้นต่ำ 170 MPaความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | S31603/A269 | |||
|
ดูเพล็กซ์ 2205 – 485 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32205 / A789 |
|
ดูเพล็กซ์ 2507 – 550 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32750/A789 |
|
อินคอลอยย์ 825 – 240 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N08825 / B704 |
|
อินโคเนล 625 – 414 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N06625 / B704 |
การประกันคุณภาพ
|
• เคมี • การกัดกร่อน • มิติ • กระแสน้ำวน • อุทกสถิต |
• การยืดตัว • ความแข็ง • เปลวไฟ • เรียบ • ขนาดเกรน |
• โลหะวิทยา • การระบุวัสดุที่เป็นบวก (PMI) • ความหยาบของพื้นผิว • แรงดึง • ผลผลิต |
คุณสมบัติท่อสายไฮดรอลิก
ปิดความคลาดเคลื่อนมิติ
คุณสมบัติทางกลที่ได้รับการปรับปรุงอย่างมาก
พื้นผิวที่เหนือกว่า
พื้นผิวภายในมีความสะอาดสูง
ควบคุมการตกไข่ ความเยื้องศูนย์
AISI 316L สำหรับสายไฮดรอลิก
| คาร์บอน | แมงกานีส | ฟอสฟอรัส | กำมะถัน | ซิลิคอน | นิกเกิล | โครเมียม | โมลิบดีนัม |
| % | % | % | % | % | % | % | % |
| สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | |||
| 0.035 | 02.00 น | 0.045 | 0.030 | 1.00 น | 10.0-15.0 | 16.0-18.0 น | 02.00-03.00 น |
ความเท่าเทียมกันมาตรฐาน
| ระดับ | หมายเลข UNS | มาตรฐานยูโร | ญี่ปุ่น | |
| เลขที่ | ชื่อ | JIS | ||
| อัลลอย | มาตรฐาน ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| AISI 316L | S31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
AISI 316L เป็นสเตนเลสออสเทนนิติกโครเมียม-นิกเกิลที่มีโมลิบดีนัมและมีปริมาณคาร์บอนต่ำ
ความต้านทานการกัดกร่อน
กรดอินทรีย์ที่มีความเข้มข้นสูงและอุณหภูมิปานกลาง
กรดอนินทรีย์ เช่น กรดฟอสฟอริกและกรดซัลฟิวริก ที่ความเข้มข้นและอุณหภูมิปานกลางเหล็กยังสามารถใช้ในกรดซัลฟิวริกที่มีความเข้มข้นสูงกว่า 90% ที่อุณหภูมิต่ำได้
สารละลายเกลือ เช่น ซัลเฟต ซัลไฟด์ และซัลไฟต์
สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
เหล็กกล้าออสเทนนิติกไวต่อการแตกร้าวจากการกัดกร่อนจากความเครียดสิ่งนี้อาจเกิดขึ้นที่อุณหภูมิสูงกว่าประมาณ 60°C (140°F) ถ้าเหล็กอยู่ภายใต้แรงดึงและในเวลาเดียวกันก็สัมผัสกับสารละลายบางอย่าง โดยเฉพาะอย่างยิ่งที่มีคลอไรด์เงื่อนไขการบริการดังกล่าวจึงควรหลีกเลี่ยงจะต้องพิจารณาเงื่อนไขเมื่อโรงงานถูกปิดด้วย เนื่องจากคอนเดนเสทที่ก่อตัวขึ้นสามารถพัฒนาสภาวะที่นำไปสู่การแตกร้าวของการกัดกร่อนจากความเค้นและการเกิดรูพรุนได้
AISI 316L มีปริมาณคาร์บอนต่ำ จึงทนทานต่อการกัดกร่อนตามขอบเกรนได้ดีกว่าเหล็กกล้าประเภท AISI 316
น้ำหนักท่อโลหะผสมต่อเมตร (กก.)
AISI 316L (UNS S31603)
| โอดี | ดับเบิลยู.ที | |||||
| เศษส่วน | ทศนิยม | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
คุณสมบัติของสายไฮดรอลิก AISI 316L
ท่อที่วาดใหม่ด้วยรอยตะเข็บและปลั๊กภายในแบบลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| สแตนเลส 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| สแตนเลส 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
* แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
* แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
* อัตราแรงดันที่ 100°F (38°C) สภาพที่เป็นกลางและคงที่
กระบวนการท่อและการบรรจุ
ไร้รอยต่อ - เจาะ, วาดใหม่, อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)
เชื่อม- เชื่อมตามยาว วาดใหม่ อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)

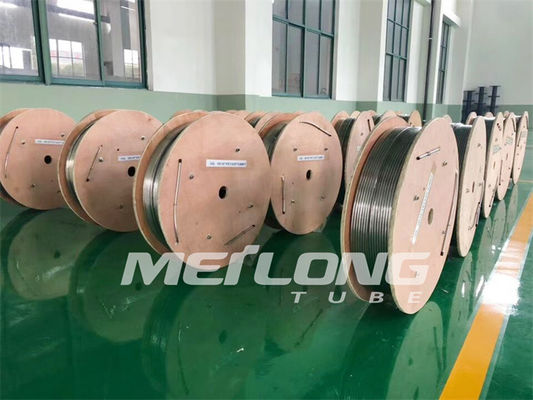

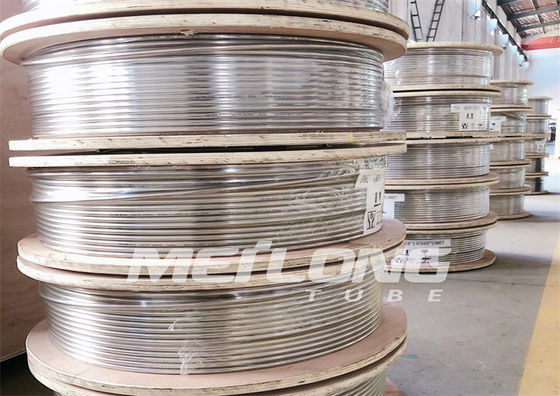

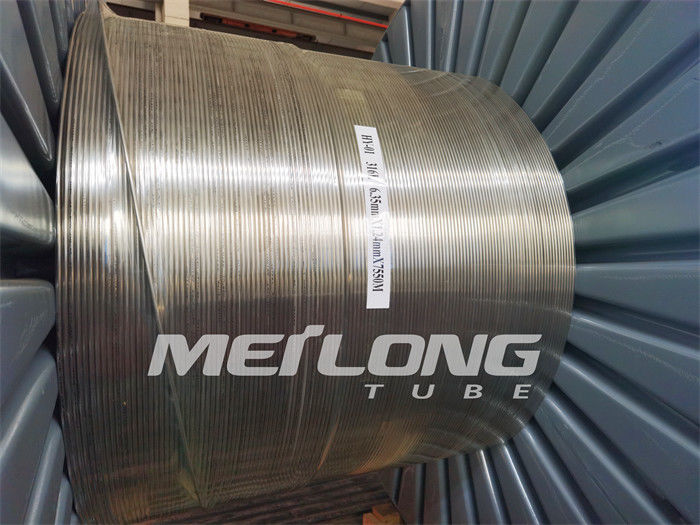

การบรรจุ - ท่อสายไฮดรอลิกเป็นแผลระดับที่ขดอยู่บนถังโลหะ / ไม้หรือแกนม้วน
ดรัมหรือแกนทั้งหมดบรรจุในลังไม้เพื่อการขนส่งที่ง่ายดาย
