รายละเอียดสินค้า:
|
| ล้อแม็ก: | อินโคลอย 825, UNS N08825 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM B704 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | ASTM B704 ท่อขดสแตนเลส,Incoloy 825 ท่อขดสแตนเลส,สายควบคุมห่อหุ้ม ISO15156 |
||
ASTM B704 Incoloy 825 ท่อคาปิลลารีสายควบคุมไฮดรอลิกแรงดึงสูง
เส้นควบคุมแบบเชื่อมและวาดใหม่เป็นโครงสร้างที่ต้องการสำหรับสายควบคุมที่ใช้ในงานน้ำมันและก๊าซในหลุมเจาะสายควบคุมแบบเชื่อมของเราใช้ใน SCSSV, การฉีดสารเคมี, การทำหลุมขั้นสูง และการใช้งานเกจเรามีสายควบคุมที่หลากหลาย(การเชื่อม TIG หรือการเชื่อมด้วยเลเซอร์ และการวาดปลั๊กแบบลอย และเส้นที่มีการปรับปรุง) กระบวนการต่างๆ ทำให้เราสามารถปรับแต่งโซลูชันเพื่อให้ตรงตามความต้องการของคุณ
ขนาดทั่วไปของสายควบคุม
เส้นผ่านศูนย์กลางภายนอกของสายควบคุมส่วนใหญ่เป็น 1/4 '' (6.35 มม.)
ความหนาของผนัง: 0.035'' (0.89 มม.), 0.049'' (1.24 มม.), 0.065'' (1.65 มม.)
ท่อควบคุมมีความยาวตั้งแต่ 400 ฟุต (122 เมตร) ถึง 32,808 ฟุต (10,000 เมตร)ไม่มีรอยเชื่อมชนในวงโคจร
ข้อกำหนดอื่นๆ (1/8'' ถึง 3/4'') มีให้บริการตามคำขอ
การผลิตที่แม่นยำ
Meilong Tube ดำเนินงานจากอาคารที่ซับซ้อนซึ่งมีพื้นที่รวม 20,000 ตารางเมตร

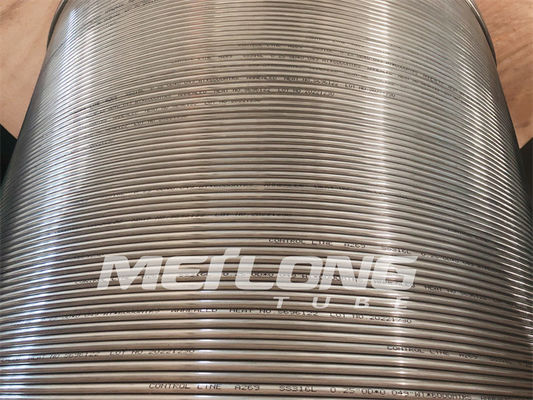

ขดลวดท่อแต่ละอันมีความยาวต่อเนื่องกันอย่างสมบูรณ์โดยไม่มีรอยเชื่อมในวงโคจร
คอยล์ท่อแต่ละอันได้รับการทดสอบอุทกสถิตด้วยแรงดันเป้าหมาย
ผู้ตรวจสอบบุคคลที่สามสามารถชมการทดสอบได้ที่ไซต์งาน (SGS, BV, DNV)
ความสามารถในการควบคุมคุณภาพ
|
เคมี การกัดกร่อน มิติ กระแสเอ็ดดี้ การยืดตัว |
เปลวไฟ เรียบ ขนาดเกรน ความแข็ง อุทกสถิต |
โลหะวิทยา การระบุวัสดุที่เป็นบวก (PMI) ความหยาบผิว แรงดึง ผลผลิต |
คุณสมบัติของท่อ
ปิดความคลาดเคลื่อนมิติ
คุณสมบัติทางกลที่ได้รับการปรับปรุงอย่างมาก
พื้นผิวที่เหนือกว่า
พื้นผิวภายในมีความสะอาดสูง
ควบคุมการตกไข่ ความเยื้องศูนย์
ความอดทนมิติ
|
ASTM B704 / ASME SB704, อินคอลอยย์ 825, UNS N08825 ASTM B751 / ASME SB751 |
||
| ขนาด OD | ความอดทน OD | ความอดทน WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 มม.) 5/8≤OD≤1'' (15.88≤OD≤25.4 มม.) |
±0.004'' (±0.10 มม.) ±0.0075'' (±0.19 มม.) |
±12.5% ±12.5% |
มาตรฐานเหมยหลง
| ขนาด OD | ความอดทน OD | ความอดทน WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 มม.) 5/8≤OD≤1'' (15.88≤OD≤25.4 มม.) |
±0.004'' (±0.10 มม.) ±0.004'' (±0.10 มม.) |
±10% ±8% |
การรักษาความร้อน
ท่อผ่านการอบชุบด้วยความร้อนเพื่อให้ได้คุณสมบัติทางกลตามที่กำหนดและทนต่อการกัดกร่อนในเตาเผานอกโรงสีที่มีบรรยากาศรีดิวซ์
คำอธิบายแอปพลิเคชันสำหรับ SSSV
วาล์วนิรภัยคือวาล์วที่ทำหน้าที่เป็นตัวป้องกันอุปกรณ์ของคุณวาล์วนิรภัยสามารถป้องกันความเสียหายต่อภาชนะรับความดันของคุณได้ และแม้แต่ป้องกันการระเบิดที่โรงงานของคุณเมื่อติดตั้งในภาชนะรับความดัน
วาล์วนิรภัยเป็นวาล์วชนิดหนึ่งที่ทำงานโดยอัตโนมัติเมื่อความดันด้านทางเข้าของวาล์วเพิ่มขึ้นถึงความดันที่กำหนดไว้ล่วงหน้า เพื่อเปิดแผ่นวาล์วและปล่อยของเหลวระบบวาล์วนิรภัยได้รับการออกแบบมาให้ปลอดภัยเมื่อเกิดเหตุขัดข้อง เพื่อให้สามารถแยกหลุมเจาะได้ในกรณีที่ระบบขัดข้องหรือเกิดความเสียหายต่อศูนย์ควบคุมการผลิตที่พื้นผิว
ในกรณีส่วนใหญ่ จำเป็นต้องมีช่องทางปิดสำหรับหลุมทั้งหมดที่สามารถไหลตามธรรมชาติขึ้นสู่ผิวน้ำได้การติดตั้งวาล์วนิรภัยใต้ผิวดิน (SSSV) จะช่วยให้สามารถปิดฉุกเฉินนี้ได้ระบบความปลอดภัยอาจทำงานบนหลักการป้องกันความผิดพลาดจากแผงควบคุมที่อยู่บนพื้นผิว
SCSSV ถูกควบคุมโดยสายควบคุมสแตนเลสขนาด ¼” ที่ติดอยู่ที่ด้านนอกของท่อของบ่อและติดตั้งเมื่อมีการติดตั้งท่อสำหรับการผลิตอาจจำเป็นต้องรักษาแรงดันไว้ที่ 10,000 psi บนสายควบคุมเพื่อให้วาล์วเปิดอยู่ ทั้งนี้ขึ้นอยู่กับแรงดันของหลุมผลิต
แอปพลิเคชั่นอื่น ๆ
ท่อโลหะผสมขดคาปิลลารีสำหรับการฉีดสารเคมี
ท่อโลหะผสมขดสายควบคุมไฮดรอลิกเปลือยและห่อหุ้มสำหรับวาล์วนิรภัยใต้ทะเล
สายวัดความเร็ว สายงาน และสายสะดือท่อเหล็ก
ท่อโลหะผสมขดความร้อนใต้พิภพ
โลหะผสมสำหรับสายควบคุม
| ออสเตนนิติก: | 316ล | มาตรฐาน ASTM A-269 |
| ดูเพล็กซ์: |
S31803/S32205 S32750 |
มาตรฐาน ASTM A-789 มาตรฐาน ASTM A-789 |
| โลหะผสมนิกเกิล: |
N08825 N06625 |
มาตรฐาน ASTM B-704;มาตรฐาน ASTM B-423 มาตรฐาน ASTM B-704;มาตรฐาน ASTM B-444 |
องค์ประกอบทางเคมีของท่อคาปิลลารีในสายควบคุม Incoloy 825
| นิกเกิล | โครเมียม | เหล็ก | โมลิบดีนัม | คาร์บอน | แมงกานีส | ซิลิคอน | กำมะถัน | อลูมิเนียม | ไทเทเนียม | ทองแดง |
| % | % | % | % | % | % | % | % | % | % | % |
| นาที | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | |||||
| 38.0-46.0 | 19.5-23.5น | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
Incoloy Alloy 825 เป็นโลหะผสมนิกเกิล-เหล็ก-โครเมียมที่มีการเติมโมลิบดีนัมและทองแดง
น้ำหนักท่อควบคุม Incoloy 825 ต่อเมตร (กก.)
อินคอลอยย์ 825 (UNS N08825)
| โอดี | วท | |||||
| เศษส่วน | ทศนิยม | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
| 1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
| 3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
| 1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
| 5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
| 3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
คุณสมบัติท่อคาปิลลารี Incoloy 825
ท่อวาดใหม่ของปลั๊กภายในแบบเชื่อมและลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | วท | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| อินโคลอย 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| อินโคลอย 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| อินโคลอย 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| อินโคลอย 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| อินโคลอย 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| อินโคลอย 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| อินโคลอย 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| อินโคลอย 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| อินโคลอย 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| อินโคลอย 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| อินโคลอย 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| อินโคลอย 825 | N08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| อินโคลอย 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| อินโคลอย 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| อินโคลอย 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
* แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
* แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
* อัตราแรงดันที่ 100°F (38°C) สภาพที่เป็นกลางและคงที่
กระบวนการท่อและการบรรจุ
ไร้รอยต่อ - เจาะ, วาดใหม่, อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)
เชื่อม- เชื่อมตามยาว วาดใหม่ อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)

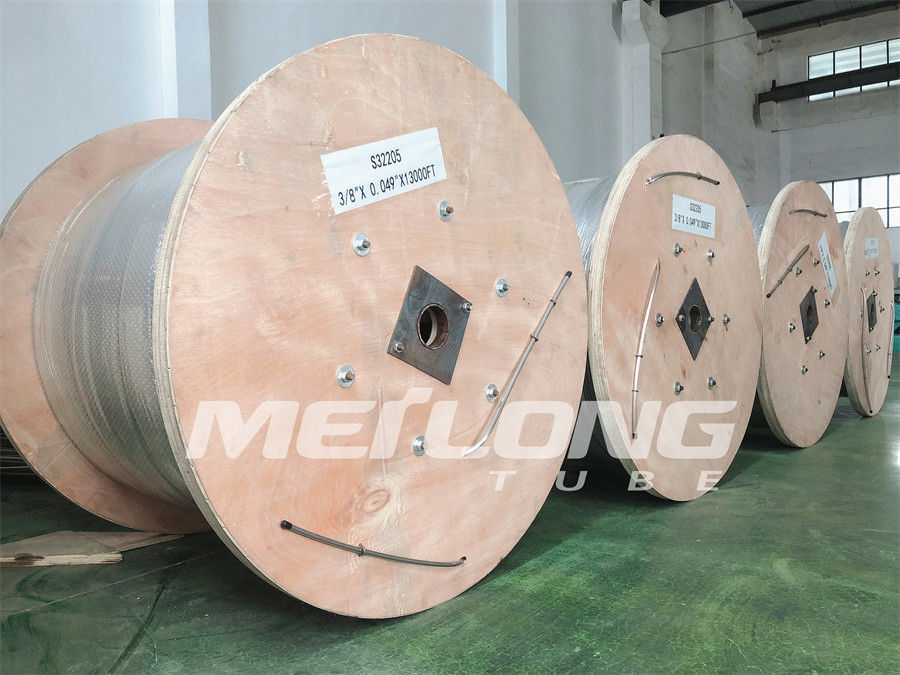

การบรรจุ - ท่อเป็นแผลระดับที่ขดอยู่บนถังโลหะ / ไม้หรือแกนม้วน
ดรัมหรือแกนทั้งหมดบรรจุในลังไม้เพื่อการขนส่งที่ง่ายดาย
