รายละเอียดสินค้า:
|
| ล้อแม็ก: | UNS S32205 ดูเพล็กซ์ 2205 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM A789 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| การห่อหุ้ม: | ทีพีวี | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | สายควบคุมแบบห่อหุ้มดูเพล็กซ์ 2205,สายควบคุมแบบห่อหุ้ม 0.5 นิ้ว,ท่อขดสแตนเลส 0.065 นิ้ว |
||

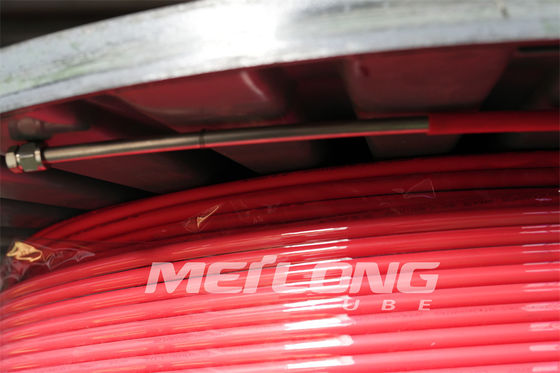

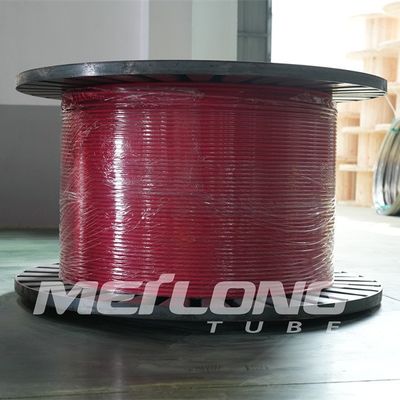

Duplex 2205 Capillary Tube Santoprene TPV สายควบคุมแบบห่อหุ้ม 1/2 '' OD x 0.065 '' WT
Meilong Tube ผลิตสายควบคุมไฮดรอลิกแบบเชื่อมหรือแบบไม่มีรอยต่อสำหรับการใช้งานใต้ผิวดินสายควบคุมไฮดรอลิกมีจำหน่ายในวัสดุหลัก 5 ชนิด ความหนาของผนังที่แตกต่างกัน และระดับแรงดันในการทำงานที่หลากหลายสายการผลิตถูกจัดเตรียมไว้บนแกนม้วนตามข้อกำหนดด้านความยาวที่แน่นอนเมื่อมีการร้องขอ จะมีการทดสอบแรงดันไฮดรอลิก ล้างด้วยก๊าซไนโตรเจนหรือของเหลวน้ำมันที่สะอาด และปิดผนึกที่ปลายทั้งสองข้างก่อนการขนส่ง
สายควบคุมไฮดรอลิกแบบเชื่อมเป็นแบบปลั๊กลอยที่ดึงออกมาตามข้อกำหนด ASTM และมีจำหน่ายทุกขนาดประเภทวัสดุสำหรับสายควบคุมไฮดรอลิกได้แก่ สแตนเลส TP316L ซึ่งเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหวานถึงปานกลาง, สแตนเลสดูเพล็กซ์ 2205, สแตนเลสซูเปอร์ดูเพล็กซ์ 2507, โลหะผสมนิกเกิล Incoloy 825 และ Inconel 625 เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง รวมถึงแรงดันและอุณหภูมิสูงในการทำงาน .ของเหลวในระบบควบคุมจะต้องเข้ากันได้กับสภาพแวดล้อมและอุณหภูมิการทำงานของสายควบคุม
นอกจากนี้ยังมีการห่อหุ้มสายควบคุมหากต้องการ เพื่อเพิ่มความต้านทานการกระแทกและการเสียดสีระหว่างการติดตั้งวัสดุห่อหุ้มควรจับคู่เพื่อให้เข้ากันได้กับความต้องการของเหลวและอุณหภูมิของบ่อ
การห่อหุ้มส่วนประกอบในหลุมเจาะ เช่น สายควบคุมไฮดรอลิก การห่อหุ้มแบบบรรทัดเดียว การห่อหุ้มแบบสองบรรทัด (FLATPACK) การห่อหุ้มแบบสามบรรทัด (FLATPACK) ได้กลายเป็นที่แพร่หลายในการใช้งานในหลุมเจาะการทับซ้อนของพลาสติกให้ประโยชน์หลายประการที่ช่วยให้มั่นใจว่างานจะเสร็จสมบูรณ์
การห่อหุ้มเป็นชั้นป้องกันเพื่อป้องกันไม่ให้เส้นเกิดรอยขีดข่วน บุบ และอาจถูกบดขยี้ขณะวิ่งในรู
การห่อหุ้มส่วนประกอบต่างๆ (Flat Pack) ทำให้เกิดการรวมเข้าด้วยกันซึ่งจะช่วยลดอุปกรณ์และบุคลากรที่จำเป็นในการปรับใช้ส่วนประกอบเดียวหลายชิ้นในหลายกรณี จำเป็นต้องใช้แพ็คแบบแบนเนื่องจากพื้นที่แท่นขุดเจาะอาจมีจำกัด
การห่อหุ้มช่วยป้องกันการสัมผัสระหว่างโลหะกับโลหะ
การห่อหุ้มสามารถให้การปกป้องส่วนประกอบที่ซ่อนอยู่ในขณะที่อยู่ในรู เช่น เส้นที่สามารถข้ามหน้าทรายหรืออาจสัมผัสกับก๊าซที่มีอัตราสูง
ปราศจากการเชื่อมแบบวงโคจรสำหรับสายควบคุมแบบห่อหุ้ม TPV
สายควบคุมไฮดรอลิกขึ้นอยู่กับความยาวของการใช้งานนั้นขึ้นอยู่กับวัตถุดิบการเชื่อมแบบวงโคจรกลายเป็นสิ่งที่ไม่จำเป็นในอุตสาหกรรมของเรา และความสำเร็จมักจะมากกว่าปริมาณมาตรฐานของขดลวดที่ผลิตในโรงงานการผลิตท่อเชื่อมตะเข็บของเราใช้เครื่องเชื่อมทังสเตนก๊าซเฉื่อย (TIG) และเครื่องเชื่อมเลเซอร์กระบวนการนี้ทำให้ผู้ปฏิบัติงานมีเครื่องมือในการเชื่อมซ้ำและมีคุณภาพสูงอุปกรณ์ปัจจุบันของเราร่วมกับเครื่องรีดเย็นทำให้เราสามารถผลิตขนาด OD ได้ตั้งแต่ 1/8” – 1” และความหนาของผนัง 0.028” -0.095”โลหะผสมทั่วไปสำหรับผลิตภัณฑ์ท่อคือ 316L, 2205, 2507, 825, 625 และ Monel 400
NDT
เราทำการทดสอบต่างๆ มากมายเพื่อตรวจสอบความสมบูรณ์ของผลิตภัณฑ์ของเรา
การทดสอบกระแสเอ็ดดี้
การทดสอบแรงดัน
ของเหลว - ความสามารถที่หลากหลายสำหรับท่อที่มีสเปคต่างกัน
มาตรฐานและการอนุมัติ
สายควบคุมผลิตขึ้นตามมาตรฐาน ASTM ที่บังคับใช้สำหรับวัสดุเฉพาะแต่ละชนิด
สามารถจัดหาท่อแบบฟลัช เติม และกรองตามความต้องการของลูกค้า และเป็นไปตามมาตรฐาน NAS/SAE ที่เหมาะสม
การออกแบบและการก่อสร้าง
- การห่อหุ้มสำหรับบรรทัดเดียว
- โปรไฟล์การห่อหุ้มเพื่อให้เหมาะกับการใช้งานของลูกค้า
- การทำเครื่องหมายเส้นแบบกำหนดเอง
- วัสดุการใช้งานครบครัน
วัสดุห่อหุ้มสำหรับสายควบคุมสแตนเลสดูเพล็กซ์
| ชื่อ MSCL | ชื่ออุตสาหกรรม | ช่วงอุณหภูมิ | ความต้านทานการขัดถู | ความต้านทานต่อน้ำเกลือ | ความต้านทานต่อไฮโดรคาร์บอน |
| ไนลอน 11 | Rilsan 11, ไนลอน 11, โพลีเอไมด์ | -60°С ถึง 135°С | 5 | 3 | 5 |
| โพรพิลีน | โพลีโอเลฟิน | -25°С ถึง 150°С | 3 | 5 | 3 |
| TPE, TPR, ทีพีวี | ซานโตพรีน | -30°С ถึง 135°С | 3 | 5 | 3 |
| พีวีดีเอฟ | โซเลฟ, ไคนาร์ | -30°С ถึง 150°С | 4 | 4 | 5 |
| ECTFE | ฮาลาล | -75°С ถึง 150°С | 5 | 5 | 5 |
| อีทีเอฟอี | เทฟเซล | -100°С ถึง 150°С | 5 | 5 | 5 |
| กพ | เทฟล่อน | -110°С ถึง 150°С | 3 | 5 | 5 |
| กระทรวงการคลัง/กฟผ | เทฟล่อน | -110°С ถึง 250°С | 3 | 5 | 5 |
5 = ดีเยี่ยม 1 = แย่
คุณสมบัติของสายควบคุมแบบห่อหุ้ม
เพิ่มการป้องกันสูงสุดให้กับแนวดาวน์โฮล
เพิ่มความต้านทานการกระแทกระหว่างการติดตั้ง
ปกป้องสายควบคุมจากการเสียดสีและการหนีบ
ขจัดความล้มเหลวในการกัดกร่อนจากความเค้นในระยะยาวของสายควบคุม
ปรับปรุงโปรไฟล์การหนีบ
การห่อหุ้มแบบเดี่ยวหรือหลายแบบเพื่อความสะดวกในการใช้งานและเพิ่มการป้องกัน
เกรดโลหะผสมที่มีจำหน่ายสำหรับท่อควบคุมภายในการห่อหุ้ม
| ท่อโลหะผสม |
ไฮดรอลิก ควบคุม |
เคมี การฉีด |
บ่อคลอไรด์ / ความต้านทานการกัดกร่อนของรอยแยก |
H2S/CO2 ความต้านทาน |
ความต้านทานการกัดกร่อนจากการแตกร้าวจากความเครียดของคลอไรด์ (SCC) | ข้อกำหนด UNS / ASTM |
|
สเตนเลส 316L – ขั้นต่ำ 170 MPaความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | S31603/A269 | |||
|
ดูเพล็กซ์ 2205 – 485 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32205 / A789 |
|
ดูเพล็กซ์ 2507 – 550 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32750/A789 |
|
อินคอลอยย์ 825 – 240 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N08825 / B704 |
|
อินโคเนล 625 – 414 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N06625 / B704 |

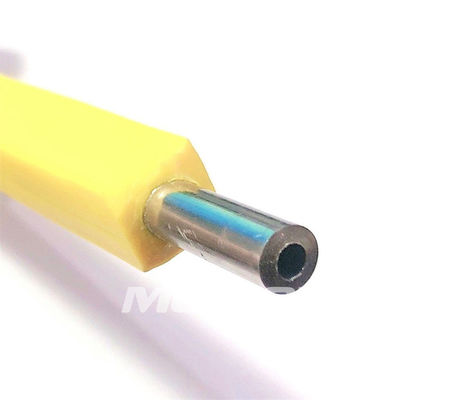

โปรไฟล์การห่อหุ้มมาตรฐาน
| รอบ, เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
 |
1/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.250'' (6.35 มม.) |
| 1/4'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.433'' (11.0 มม.) | |
| 3/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.535'' (13.6 มม.) | |
| 1/2'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.660'' (16.8 มม.) |
| สี่เหลี่ยม เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
|
1/8'' โอดีไลน์ | 0.250'' x 0.250'' (6.35 มม. x 6.35 มม.) |
| 1/4'' โอดีไลน์ | 0.433'' x 0.433'' (11.0 มม. x 11.0 มม.) | |
| 3/8'' โอดีไลน์ | 0.535'' x 0.535'' (13.6 มม. x 13.6 มม.) | |
| 1/2'' โอดีไลน์ | 0.660'' x 0.660'' (16.8 มม. x 16.8 มม.) |
| สี่เหลี่ยม 2 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.710'' (18.0 มม.) ความสูง: 0.410'' (10.4 มม.) |
| สี่เหลี่ยม 3 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.990'' (25.1 มม.) ความสูง: 0.410'' (10.4 มม.) |
คุณสมบัติท่อควบคุมสายสแตนเลสดูเพล็กซ์ 2205
ท่อที่วาดใหม่ด้วยรอยตะเข็บและปลั๊กภายในแบบลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์/ตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| ดูเพล็กซ์ 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| ดูเพล็กซ์ 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| ดูเพล็กซ์ 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| ดูเพล็กซ์ 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| ดูเพล็กซ์ 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| ดูเพล็กซ์ 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| ดูเพล็กซ์ 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| ดูเพล็กซ์ 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| ดูเพล็กซ์ 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| ดูเพล็กซ์ 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| ดูเพล็กซ์ 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| ดูเพล็กซ์ 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| ดูเพล็กซ์ 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| ดูเพล็กซ์ 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| ดูเพล็กซ์ 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
อัตราแรงดันที่ 100°F (38°C) สภาวะที่เป็นกลางและคงที่
