รายละเอียดสินค้า:
|
| ล้อแม็ก: | ซูเปอร์เพล็กซ์ 2507, UNS S32750 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM A789 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | ท่อเส้นเลือดฝอยบางดูเพล็กซ์ 2507,ท่อเส้นเลือดฝอยผนังบาง SS316L,ขดลวดท่อสแตนเลส ASTM 3 4 |
||
ท่อขดความต้านแรงดึงที่เพิ่มขึ้น ท่อเส้นควบคุมไฮดรอลิก ท่อคาปิลลารี
Meilong Tube จำหน่ายผลิตภัณฑ์ทั้งหมดให้กับภาคน้ำมันและก๊าซ และเป็นหนึ่งในตลาดที่สำคัญที่สุดของเราคุณจะพบว่าท่อสมรรถนะสูงของเราประสบความสำเร็จในการใช้งานในสภาวะใต้ทะเลและใต้หลุมเจาะที่รุนแรงที่สุดบางส่วนด้วยผลงานที่ได้รับการพิสูจน์แล้วของเราในการปฏิบัติตามข้อกำหนดด้านคุณภาพที่เข้มงวดของอุตสาหกรรมน้ำมัน ก๊าซ และพลังงานความร้อนใต้พิภพ
การปรับปรุงเทคโนโลยีได้ขยายขอบเขตของวิธีการใช้ประโยชน์จากแหล่งน้ำมันและก๊าซ และโครงการต่างๆ ที่เพิ่มมากขึ้นจำเป็นต้องใช้สายควบคุมสแตนเลสที่มีความยาวและต่อเนื่องกันสิ่งเหล่านี้นำไปใช้ในการใช้งานที่หลากหลาย รวมถึงการควบคุมไฮดรอลิก เครื่องมือวัด การฉีดสารเคมี การควบคุมสายสะดือ และการไหลMeilong Tube จัดหาผลิตภัณฑ์สำหรับการใช้งานทั้งหมดเหล่านี้ และอื่นๆ อีกมากมาย ซึ่งช่วยลดต้นทุนการดำเนินงานและปรับปรุงวิธีการกู้คืนสำหรับลูกค้าของเรา
ด้วยความก้าวหน้าในเทคโนโลยีสายควบคุมแบบท่อ ทำให้ตอนนี้สามารถเชื่อมต่อวาล์วใต้หลุมและระบบฉีดสารเคมีเข้ากับหลุมระยะไกลและหลุมดาวเทียมได้ง่ายขึ้นและถูกกว่าสำหรับแพลตฟอร์มกลางทั้งแบบอยู่กับที่และแบบลอยตัวเรานำเสนอท่อขดสำหรับสายควบคุมที่ทำจากสแตนเลสและโลหะผสมนิกเกิล
ขนาดทั่วไปของท่อขด
เส้นผ่านศูนย์กลางภายนอกของสายควบคุมท่อขดส่วนใหญ่เป็น 1/4 '' (6.35 มม.)
ความหนาของผนัง: 0.035'' (0.89 มม.), 0.049'' (1.24 มม.), 0.065'' (1.65 มม.)
ท่อควบคุมมีความยาวต่อเนื่องโดยไม่มีรอยเชื่อมแบบวงโคจร
ข้อกำหนดอื่นๆ (1/8'' ถึง 3/4'') มีให้บริการตามคำขอ
ข้อดีและประโยชน์ของท่อขด
- สายควบคุมถูกส่งมาในความยาวไร้รอยเชื่อมในวงโคจรสูงสุดถึง 40,000 ฟุต (12,192 ม.) เพื่อเพิ่มความน่าเชื่อถือสูงสุด
- มีแพ็คแบนแบบเดี่ยว สอง หรือสามให้เลือกหลากหลายแพ็กแบบแบนสามารถใช้ร่วมกับสายไฟแบบดาวน์โฮลและ/หรือสายกันชนได้ เพื่อการใช้งานและการจัดการที่ง่ายขึ้นระหว่างการใช้งาน
- วิธีการผลิตแบบเชื่อมและดึงปลั๊กช่วยให้มั่นใจได้ว่าท่อกลมเรียบเพื่อให้สามารถปิดผนึกส่วนปลายโลหะได้ในระยะยาว
- วัสดุห่อหุ้มถูกเลือกให้เหมาะสมกับสภาวะที่ดี ทำให้มีอายุการใช้งานยาวนานและเชื่อถือได้
แอพลิเคชันสำหรับสายควบคุมท่อขด
ท่อรูลง
สะดือใต้ทะเล
การก่อสร้างกระบวนการ
ระบบควบคุมทั่วไป
สายการจ่ายไอน้ำ
สายขนส่งก๊าซ
เครื่องมือวัด
โลหะผสมสำหรับสายควบคุมท่อขด
| ท่อโลหะผสม |
ไฮดรอลิก ควบคุม |
เคมี การฉีด |
บ่อคลอไรด์ / ความต้านทานการกัดกร่อนของรอยแยก |
H2S/CO2 ความต้านทาน |
ความต้านทานการกัดกร่อนจากการแตกร้าวจากความเครียดของคลอไรด์ (SCC) | ข้อกำหนด UNS / ASTM |
|
สเตนเลส 316L – ขั้นต่ำ 170 MPaความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | S31603/A269 | |||
|
ดูเพล็กซ์ 2205 – 485 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32205 / A789 |
|
ดูเพล็กซ์ 2507 – 550 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32750/A789 |
|
อินคอลอยย์ 825 – 240 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N08825 / B704 |
|
อินโคเนล 625 – 414 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N06625 / B704 |
คุณสมบัติสายควบคุมท่อขด
ปิดความคลาดเคลื่อนมิติ
คุณสมบัติทางกลที่ได้รับการปรับปรุงอย่างมาก
พื้นผิวที่เหนือกว่า
พื้นผิวภายในมีความสะอาดสูง
ควบคุมการตกไข่ ความเยื้องศูนย์
ควบคุมคุณภาพ
|
• เคมี • การกัดกร่อน • มิติ • กระแสน้ำวน • อุทกสถิต |
• การยืดตัว • ความแข็ง • เปลวไฟ • เรียบ • ขนาดเกรน |
• โลหะวิทยา • การระบุวัสดุที่เป็นบวก (PMI) • ความหยาบของพื้นผิว • แรงดึง • ผลผลิต |
Super Duplex 2507 สำหรับสายควบคุมไฮดรอลิกแบบท่อขด
| คาร์บอน | แมงกานีส | ฟอสฟอรัส | กำมะถัน | ซิลิคอน | นิกเกิล | โครเมียม | โมลิบดีนัม | ไนโตรเจน | ทองแดง |
| % | % | % | % | % | % | % | % | % | % |
| สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
ดูเพล็กซ์ 2507 เป็นซุปเปอร์ดูเพล็กซ์สแตนเลสที่ออกแบบมาสำหรับการใช้งานที่ต้องการความแข็งแกร่งและความต้านทานการกัดกร่อนเป็นพิเศษล้อแม็ก 2507 มีโครเมียม 25% โมลิบดีนัม 4% และนิกเกิล 7%ปริมาณโมลิบดีนัม โครเมียม และไนโตรเจนที่สูงนี้ส่งผลให้มีความทนทานต่อการกัดกร่อนแบบรูพรุนของคลอไรด์และการกัดกร่อนตามรอยแยกได้อย่างดีเยี่ยม และโครงสร้างดูเพล็กซ์ให้ 2507 พร้อมความต้านทานพิเศษต่อการแตกร้าวจากการกัดกร่อนจากการกัดกร่อนจากความเค้นคลอไรด์
การใช้งาน Duplex 2507 ควรจำกัดการใช้งานที่อุณหภูมิต่ำกว่า 600° F (316° C)การสัมผัสกับอุณหภูมิที่สูงขึ้นสามารถลดทั้งความเหนียวและความต้านทานการกัดกร่อนของโลหะผสม 2507
ดูเพล็กซ์ 2507 มีคุณสมบัติเชิงกลที่ดีเยี่ยมบ่อยครั้งที่สามารถใช้เกจวัดแสงของวัสดุ 2507 เพื่อให้ได้ความแข็งแรงในการออกแบบเดียวกันกับโลหะผสมนิกเกิลที่หนากว่าผลการประหยัดน้ำหนักสามารถลดต้นทุนการผลิตโดยรวมได้อย่างมาก
ความต้านทานการกัดกร่อน
2507 Duplex มีความทนทานสูงต่อการกัดกร่อนสม่ำเสมอด้วยเพลตติด Super Duplex 2507 ac อินทรีย์ เช่น กรดฟอร์มิกและกรดอะซิติกนอกจากนี้ยังมีความทนทานต่อกรดอนินทรีย์สูง โดยเฉพาะอย่างยิ่งหากมีคลอไรด์อัลลอยด์ 2507 มีความทนทานสูงต่อการกัดกร่อนตามขอบเกรนที่เกี่ยวข้องกับคาร์ไบด์เนื่องจากส่วนเฟอร์ริติกของโครงสร้างดูเพล็กซ์ของโลหะผสม จึงมีความทนทานต่อการแตกร้าวจากการกัดกร่อนจากความเค้นในสภาพแวดล้อมที่มีคลอไรด์อุ่นด้วยการเติมโครเมียม โมลิบดีนัม และไนโตรเจน การกัดกร่อนเฉพาะจุด เช่น การเจาะแบบรูพรุนและรอยแยกได้รับการปรับปรุงให้ดีขึ้นล้อแม็ก 2507 มีความต้านทานการเกิดรูพรุนเฉพาะจุดได้ดีเยี่ยม
น้ำหนักท่อโลหะผสมต่อเมตร (กก.)
ซูเปอร์ดูเพล็กซ์ 2507 (UNS S32750)
| โอดี | ดับเบิลยู.ที | |||||
| เศษส่วน | ทศนิยม | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0438 | 0.0507 | - | - | - |
| 1/4 | 0.250 | 0.1002 | 0.1213 | 0.1587 | 0.197 | 0.2232 |
| 3/8 | 0.375 | 0.1565 | 0.1917 | 0.2572 | 0.3246 | 0.3904 |
| 1/2 | 0.500 | 0.2129 | 0.2621 | 0.3559 | 0.4554 | 0.5575 |
| 5/8 | 0.625 | 0.2693 | 0.3327 | 0.4547 | 0.5864 | 0.7246 |
| 3/4 | 0.750 | 0.3256 | 0.4031 | 0.5532 | 0.7172 | 0.8916 |
คุณสมบัติท่อขดของสายควบคุม
ท่อที่วาดใหม่ด้วยรอยตะเข็บและปลั๊กภายในแบบลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/8 | 0.125 | 0.028 | 19,177 | 47,169 | 19,177 | 21,025 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/8 | 0.125 | 0.035 | 23,971 | 58,961 | 23,971 | 26,100 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/4 | 0.250 | 0.035 | 11,986 | 29,481 | 11,986 | 13,050 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/4 | 0.250 | 0.049 | 16,816 | 35,949 | 15,817 | 18,850 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/4 | 0.250 | 0.065 | 22,300 | 45,448 | 19,522 | 24,650 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.035 | 8,009 | 25,138 | 8,372 | 8,700 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.049 | 11,205 | 28,536 | 11,296 | 12,325 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.065 | 14,873 | 33,141 | 14,346 | 16,675 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.083 | 18,977 | 39,426 | 17,379 | 21,025 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/2 | 0.500 | 0.049 | 8,408 | 25,532 | 8,753 | 9,425 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/2 | 0.500 | 0.065 | 11,150 | 28,470 | 11,259 | 12,325 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/2 | 0.500 | 0.083 | 14,237 | 32,275 | 13,838 | 15,950 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 5/8 | 0.625 | 0.049 | 6,719 | 23,918 | 7,137 | 7,250 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 5/8 | 0.625 | 0.065 | 8,898 | 26,056 | 9,243 | 10,150 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 5/8 | 0.625 | 0.083 | 11,386 | 35,306 | 11,459 | 12,325 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/4 | 0.750 | 0.049 | 5,593 | 22,921 | 6,029 | 5,800 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/4 | 0.750 | 0.065 | 7,427 | 24,587 | 7,827 | 7,975 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/4 | 0.750 | 0.083 | 9,480 | 26,647 | 9,770 | 10,150 |
* แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
* แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
* อัตราแรงดันที่ 100°F (38°C) สภาพที่เป็นกลางและคงที่
กระบวนการท่อและการบรรจุ
ไร้รอยต่อ - เจาะ, วาดใหม่, อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)
เชื่อม- เชื่อมตามยาว วาดใหม่ อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)

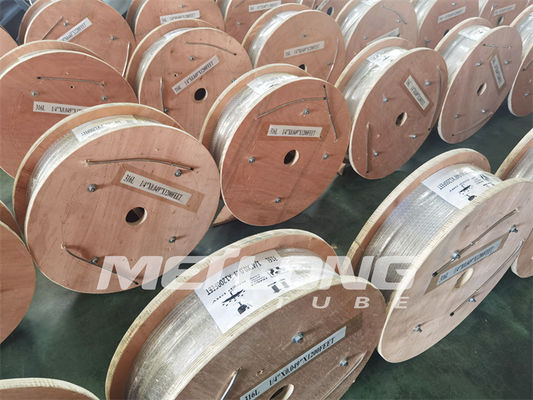

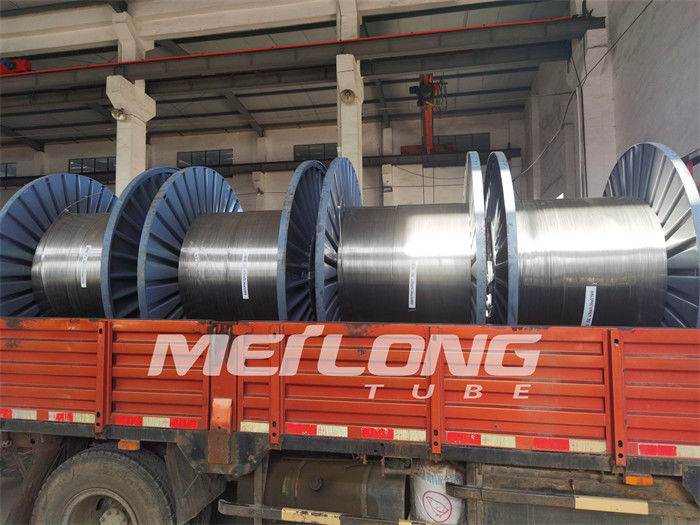

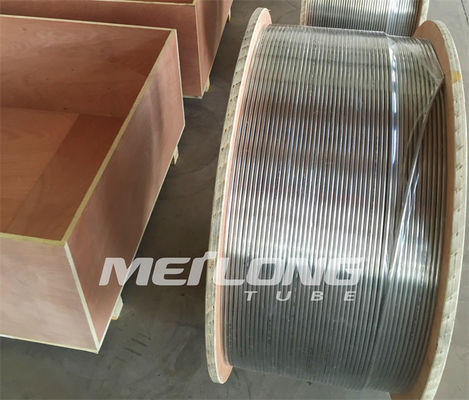

การบรรจุ - ท่อเป็นแผลระดับที่ขดอยู่บนถังโลหะ / ไม้หรือแกนม้วน
ดรัมหรือแกนทั้งหมดบรรจุในลังไม้เพื่อการขนส่งที่ง่ายดาย
