รายละเอียดสินค้า:
|
| ล้อแม็ก: | ซูเปอร์เพล็กซ์ 2507, UNS S32750 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM A789 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | สายฉีดเคมี FEP,สายฉีดเคมี TP316L,สายควบคุมไฮดรอลิก ASTM A789 |
||
FEP Encapsulated Control Line Flatpack พร้อมหลอดเดี่ยวสำหรับการฉีดสารเคมีแบบ Downhole
Meilong Tube นำเสนอการห่อหุ้มสายควบคุมเพื่อเพิ่มความทนทาน เช่นเดียวกับความทนทานต่อสารเคมีและการกัดกร่อน เพื่อตอบสนองความต้องการเฉพาะของแต่ละโครงการ เรามีประเภทการห่อหุ้มที่แตกต่างกัน เช่น: HDPE (โพลีเอทิลีนความหนาแน่นสูง), ซานโตพรีน, พีวีซี (โพลีไวนิลคลอไรด์) ,เฮย์ลาร์ และ PVDF (โพลีไวนิลิดีน ฟลูออไรด์)
สายควบคุมไฮดรอลิกแบบเชื่อมเป็นแบบปลั๊กลอยที่ดึงออกมาตามข้อกำหนด ASTM และมีจำหน่ายทุกขนาดประเภทวัสดุสำหรับสายควบคุมไฮดรอลิกได้แก่ สแตนเลส TP316L ซึ่งเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหวานถึงปานกลาง, สแตนเลสดูเพล็กซ์ 2205, สแตนเลสซูเปอร์ดูเพล็กซ์ 2507, โลหะผสมนิกเกิล Incoloy 825 และ Inconel 625 เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง รวมถึงแรงดันและอุณหภูมิสูงในการทำงาน .ของเหลวในระบบควบคุมจะต้องเข้ากันได้กับสภาพแวดล้อมและอุณหภูมิการทำงานของสายควบคุม
นอกจากนี้ยังมีการห่อหุ้มสายควบคุมหากต้องการ เพื่อเพิ่มความต้านทานการกระแทกและการเสียดสีระหว่างการติดตั้งวัสดุห่อหุ้มควรจับคู่เพื่อให้เข้ากันได้กับความต้องการของเหลวและอุณหภูมิของบ่อ

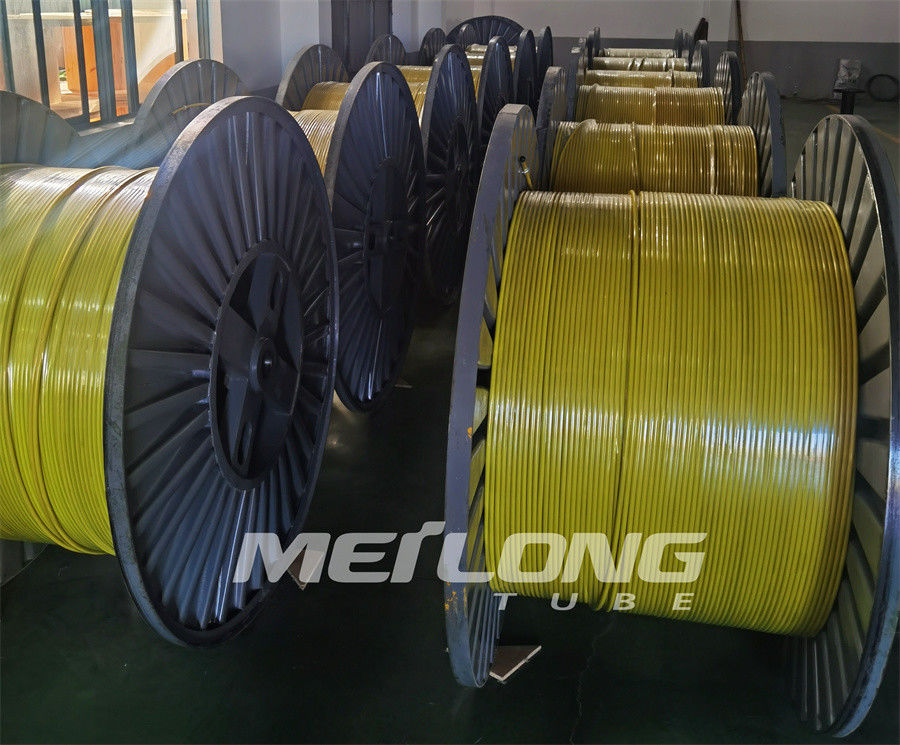

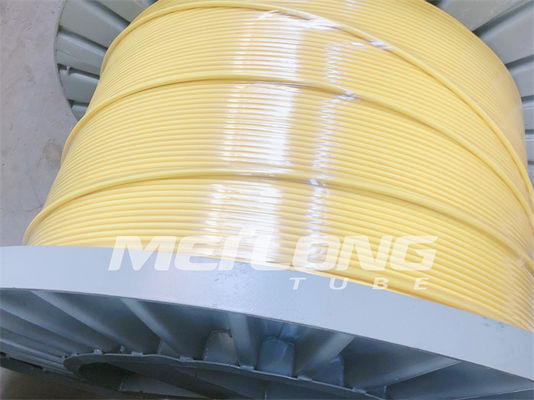

Flatpack สายควบคุมแบบห่อหุ้ม
การห่อหุ้มเป็นพลาสติกที่อัดขึ้นรูปบนท่อโลหะการห่อหุ้มช่วยป้องกันความเสียหายต่อท่อโลหะในระหว่างกระบวนการผลิตการห่อหุ้มยังให้ความต้านทานต่อการเสียดสีเพิ่มเติม และจำเป็นหากมีการติดตั้งตัวป้องกันสายเคเบิลเพื่อเพิ่มแรงยึดเกาะเหนือการเชื่อมต่อท่อการผลิตแต่ละครั้ง
การห่อหุ้มมีให้เลือกหลายรูปแบบ โดยมีตัวเลือกการห่อหุ้มแบบผ่านครั้งเดียวและการห่อหุ้มแบบผ่านคู่เพื่อเพิ่มการป้องกัน
การประยุกต์ใช้ Flatpack
โดยทั่วไปจะใช้ Flatpacks เมื่อเส้นที่แตกต่างกันหลายเส้นสิ้นสุดลงที่ความลึกเท่ากันในบ่อ
การใช้งานทั่วไป ได้แก่ ระบบหลุมอัจฉริยะ ท่อฉีดสารเคมีแบบฝังลึกพร้อมสายเคเบิลเกจใต้หลุม และท่อวาล์วนิรภัยพร้อมท่อฉีดสารเคมีแบบตื้นสำหรับการใช้งานบางประเภท แถบกันชนยังถูกห่อหุ้มไว้ในแพ็กแบนเพื่อเพิ่มความต้านทานการกระแทก
มาตรฐานและการอนุมัติ
สายควบคุมผลิตขึ้นตามมาตรฐาน ASTM ที่บังคับใช้สำหรับวัสดุเฉพาะแต่ละชนิด
สามารถจัดหาท่อแบบฟลัช เติม และกรองตามความต้องการของลูกค้า และเป็นไปตามมาตรฐาน NAS/SAE ที่เหมาะสม

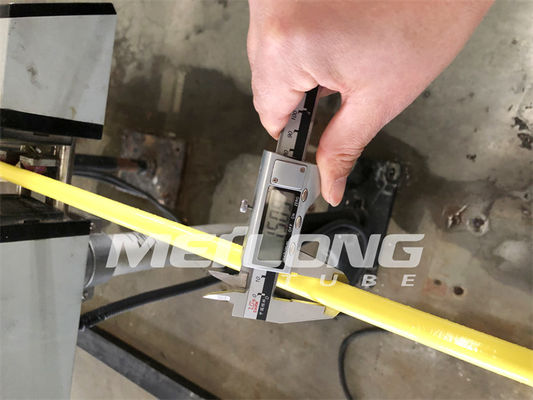

คุณภาพและการทดสอบ
|
• เคมี • การกัดกร่อน • มิติ • กระแสน้ำวน • อุทกสถิต |
• การยืดตัว • ความแข็ง • เปลวไฟ • เรียบ • ขนาดเกรน |
• โลหะวิทยา • การระบุวัสดุที่เป็นบวก (PMI) • ความหยาบของพื้นผิว • แรงดึง • ผลผลิต |
การออกแบบและการก่อสร้าง
- การห่อหุ้มสำหรับบรรทัดเดียว
- โปรไฟล์การห่อหุ้มเพื่อให้เหมาะกับการใช้งานของลูกค้า
- การทำเครื่องหมายเส้นแบบกำหนดเอง
- วัสดุการใช้งานครบครัน
วัสดุห่อหุ้ม
| โพรพิลีน | -25C ถึง 150C | ทนต่อน้ำเกลือได้ดี |
| ซานโตพรีน | -30C ถึง 150C | ทนต่อน้ำเกลือได้ดี |
| ไนลอน 11 | -60C ถึง 135C | ทนต่อไฮโดรคาร์บอนได้ดี ทนต่อการเสียดสีได้ดี |
| พีวีดีเอฟ | -30C ถึง 150C | ทนต่อน้ำเกลือและไฮโดรคาร์บอนได้ดี ทนต่อการเสียดสีได้ดี |
| กพ | -110C ถึง 200C | ทนต่อน้ำเกลือและไฮโดรคาร์บอนได้ดี |
คุณสมบัติของ Flatpack แบบควบคุมแบบห่อหุ้ม
เพิ่มการป้องกันสูงสุดให้กับแนวดาวน์โฮล
เพิ่มความต้านทานการกระแทกระหว่างการติดตั้ง
ปกป้องสายควบคุมจากการเสียดสีและการหนีบ
ขจัดความล้มเหลวในการกัดกร่อนจากความเค้นในระยะยาวของสายควบคุม
ปรับปรุงโปรไฟล์การหนีบ
การห่อหุ้มแบบเดี่ยวหรือหลายแบบเพื่อความสะดวกในการใช้งานและเพิ่มการป้องกัน
เกรดโลหะผสมที่มีจำหน่ายสำหรับท่อควบคุมภายในการห่อหุ้ม
| ท่อโลหะผสม |
ไฮดรอลิก ควบคุม |
เคมี การฉีด |
บ่อคลอไรด์ / ความต้านทานการกัดกร่อนของรอยแยก |
H2S/CO2 ความต้านทาน |
ความต้านทานการกัดกร่อนจากการแตกร้าวจากความเครียดของคลอไรด์ (SCC) | ข้อกำหนด UNS / ASTM |
|
สเตนเลส 316L – ขั้นต่ำ 170 MPaความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | S31603/A269 | |||
|
ดูเพล็กซ์ 2205 – 485 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32205 / A789 |
|
ดูเพล็กซ์ 2507 – 550 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32750/A789 |
|
อินคอลอยย์ 825 – 240 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N08825 / B704 |
|
อินโคเนล 625 – 414 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N06625 / B704 |
องค์ประกอบทางเคมีของซูเปอร์ดูเพล็กซ์ 2507
| คาร์บอน | แมงกานีส | ฟอสฟอรัส | กำมะถัน | ซิลิคอน | นิกเกิล | โครเมียม | โมลิบดีนัม | ไนโตรเจน | ทองแดง |
| % | % | % | % | % | % | % | % | % | % |
| สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
ดูเพล็กซ์ 2507 เป็นซุปเปอร์ดูเพล็กซ์สแตนเลสที่ออกแบบมาสำหรับการใช้งานที่ต้องการความแข็งแกร่งและความต้านทานการกัดกร่อนเป็นพิเศษล้อแม็ก 2507 มีโครเมียม 25% โมลิบดีนัม 4% และนิกเกิล 7%ปริมาณโมลิบดีนัม โครเมียม และไนโตรเจนที่สูงนี้ส่งผลให้มีความทนทานต่อการกัดกร่อนแบบรูพรุนของคลอไรด์และการกัดกร่อนตามรอยแยกได้อย่างดีเยี่ยม และโครงสร้างดูเพล็กซ์ให้ 2507 พร้อมความต้านทานพิเศษต่อการแตกร้าวจากการกัดกร่อนจากการกัดกร่อนจากความเค้นคลอไรด์
การใช้งาน Duplex 2507 ควรจำกัดการใช้งานที่อุณหภูมิต่ำกว่า 600° F (316° C)การสัมผัสกับอุณหภูมิที่สูงขึ้นสามารถลดทั้งความเหนียวและความต้านทานการกัดกร่อนของโลหะผสม 2507
ดูเพล็กซ์ 2507 มีคุณสมบัติเชิงกลที่ดีเยี่ยมบ่อยครั้งที่สามารถใช้เกจวัดแสงของวัสดุ 2507 เพื่อให้ได้ความแข็งแรงในการออกแบบเดียวกันกับโลหะผสมนิกเกิลที่หนากว่าผลการประหยัดน้ำหนักสามารถลดต้นทุนการผลิตโดยรวมได้อย่างมาก
ความต้านทานการกัดกร่อนของ Super Duplex 2507
2507 ดูเพล็กซ์มีความทนทานสูงต่อการกัดกร่อนสม่ำเสมอด้วยกรดอินทรีย์ เช่น กรดฟอร์มิก และกรดอะซิติกนอกจากนี้ยังมีความทนทานต่อกรดอนินทรีย์สูง โดยเฉพาะอย่างยิ่งหากมีคลอไรด์อัลลอยด์ 2507 มีความทนทานสูงต่อการกัดกร่อนตามขอบเกรนที่เกี่ยวข้องกับคาร์ไบด์เนื่องจากส่วนเฟอร์ริติกของโครงสร้างดูเพล็กซ์ของโลหะผสม จึงมีความทนทานต่อการแตกร้าวจากการกัดกร่อนจากความเค้นในสภาพแวดล้อมที่มีคลอไรด์อุ่นด้วยการเติมโครเมียม โมลิบดีนัม และไนโตรเจน การกัดกร่อนเฉพาะจุด เช่น การเจาะแบบรูพรุนและรอยแยกได้รับการปรับปรุงให้ดีขึ้นล้อแม็ก 2507 มีความต้านทานการเกิดรูพรุนเฉพาะจุดได้ดีเยี่ยม
โปรไฟล์การห่อหุ้ม Flatpack มาตรฐาน
| รอบ, เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
 |
1/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.250'' (6.35 มม.) |
| 1/4'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.433'' (11.0 มม.) | |
| 3/8'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.535'' (13.6 มม.) | |
| 1/2'' โอดีไลน์ | เส้นผ่านศูนย์กลาง 0.660'' (16.8 มม.) |
| สี่เหลี่ยม เส้นเดี่ยว | รายการ | ขนาดมาตรฐาน |
|
1/8'' โอดีไลน์ | 0.250'' x 0.250'' (6.35 มม. x 6.35 มม.) |
| 1/4'' โอดีไลน์ | 0.433'' x 0.433'' (11.0 มม. x 11.0 มม.) | |
| 3/8'' โอดีไลน์ | 0.535'' x 0.535'' (13.6 มม. x 13.6 มม.) | |
| 1/2'' โอดีไลน์ | 0.660'' x 0.660'' (16.8 มม. x 16.8 มม.) |
| สี่เหลี่ยม 2 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.710'' (18.0 มม.) ความสูง: 0.410'' (10.4 มม.) |
| สี่เหลี่ยม 3 เส้น | รายการ | ขนาดมาตรฐาน |
|
1/4'' โอดีไลน์ |
ความกว้าง: 0.990'' (25.1 มม.) ความสูง: 0.410'' (10.4 มม.) |
คุณสมบัติของท่อควบคุมไฮดรอลิกใน Flatpack
ท่อที่วาดใหม่ด้วยรอยตะเข็บและปลั๊กภายในแบบลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | วท | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/8 | 0.125 | 0.028 | 19,177 | 47,169 | 19,177 | 21,025 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/8 | 0.125 | 0.035 | 23,971 | 58,961 | 23,971 | 26,100 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/4 | 0.250 | 0.035 | 11,986 | 29,481 | 11,986 | 13,050 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/4 | 0.250 | 0.049 | 16,816 | 35,949 | 15,817 | 18,850 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/4 | 0.250 | 0.065 | 22,300 | 45,448 | 19,522 | 24,650 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.035 | 8,009 | 25,138 | 8,372 | 8,700 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.049 | 11,205 | 28,536 | 11,296 | 12,325 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.065 | 14,873 | 33,141 | 14,346 | 16,675 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/8 | 0.375 | 0.083 | 18,977 | 39,426 | 17,379 | 21,025 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/2 | 0.500 | 0.049 | 8,408 | 25,532 | 8,753 | 9,425 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/2 | 0.500 | 0.065 | 11,150 | 28,470 | 11,259 | 12,325 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 1/2 | 0.500 | 0.083 | 14,237 | 32,275 | 13,838 | 15,950 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 5/8 | 0.625 | 0.049 | 6,719 | 23,918 | 7,137 | 7,250 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 5/8 | 0.625 | 0.065 | 8,898 | 26,056 | 9,243 | 10,150 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 5/8 | 0.625 | 0.083 | 11,386 | 35,306 | 11,459 | 12,325 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/4 | 0.750 | 0.049 | 5,593 | 22,921 | 6,029 | 5,800 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/4 | 0.750 | 0.065 | 7,427 | 24,587 | 7,827 | 7,975 |
| ซุปเปอร์เพล็กซ์ 2507 | S32750 | 3/4 | 0.750 | 0.083 | 9,480 | 26,647 | 9,770 | 10,150 |
แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
อัตราแรงดันที่ 100°F (38°C) สภาวะที่เป็นกลางและคงที่
