รายละเอียดสินค้า:
|
| ล้อแม็ก: | อินโคเนล 625, UNS N06625 | พื้นผิว: | สะอาดและสดใส |
|---|---|---|---|
| เงื่อนไข: | อบอ่อน | คุณสมบัติ: | เพิ่มแรงดึงและผลผลิต |
| คุณสมบัติ: | ท่อแรงดันสูง | แอปพลิเคชัน: | การควบคุมไฮดรอลิกแบบ Down Hole ในบ่อน้ำมันและก๊าซ |
| มาตรฐาน: | ASTM B704 | ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น |
| มาตรฐานการใช้งาน: | NACE MR0175/ISO15156 | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | ASTM B704 สายฉีดเคมี,สายฉีดเคมี Inconel 625,ท่อขดสแตนเลส 3/8'' |
||
Inconel 625 สายการฉีดสารเคมีที่ผ่านการทดสอบอุทกสถิตท่อขดขดของเส้นเลือดฝอย
Meilong Tube ผลิตท่อคาปิลลารีสายควบคุมไฮดรอลิกที่ไร้รอยต่อและวาดใหม่ เชื่อมและวาดใหม่ซึ่งทำจากสเตนเลสออสเทนนิติก ดูเพล็กซ์ ซูเปอร์ดูเพล็กซ์และเกรดโลหะผสมนิกเกิลที่ทนต่อการกัดกร่อนท่อนี้ใช้เป็นสายควบคุมไฮดรอลิกและสายฉีดสารเคมีโดยเฉพาะสำหรับอุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมความร้อนใต้พิภพ
ขนาดทั่วไปของสายฉีดเคมี Inconel 625
เส้นผ่านศูนย์กลางภายนอกของท่อฉีดสารเคมีส่วนใหญ่อยู่ที่ 3/8'' (9.53 มม.)
ความหนาของผนัง: 0.035'' (0.89มม.), 0.049'' (1.24มม.), 0.065'' (1.65มม.), 0.083'' (2.11มม.)
ท่อควบคุมมีความยาวตั้งแต่ 400 ฟุต (122 เมตร) ถึง 32,808 ฟุต (10,000 เมตร)ไม่มีรอยเชื่อมชนในวงโคจร
ข้อกำหนดอื่นๆ (1/8'' ถึง 3/4'') มีให้บริการตามคำขอ
ความสำคัญของ Inconel 625 Cสายฉีดเฮมิคอล
ท่อคาปิลลารีของท่อโลหะผสมนิกเกิล Incoloy 625 แต่ละท่อมีความยาวต่อเนื่องกันอย่างสมบูรณ์โดยไม่มีรอยเชื่อมในวงโคจร
คอยล์ท่อแต่ละอันผ่านการทดสอบอุทกสถิตที่ขั้นต่ำ 10,150 psi
ผู้ตรวจสอบบุคคลที่สามสามารถชมการทดสอบได้ที่ไซต์งาน (SGS, BV, DNV)
การทดสอบอื่นๆ ได้แก่ การทดสอบกระแสไหลวน สารเคมี การราบเรียบ การวูบวาบ แรงดึง ผลผลิต การยืดตัว ความแข็งของคุณภาพของวัสดุ
การใช้งานสำหรับ Inconel 625 Cสายฉีดเฮมิคอล
สายฉีดสารเคมี
ท่อส่งที่มีเส้นผ่านศูนย์กลางขนาดเล็กที่วิ่งควบคู่ไปกับท่อการผลิตเพื่อให้สามารถฉีดสารยับยั้งหรือการบำบัดที่คล้ายกันในระหว่างการผลิตได้สภาวะต่างๆ เช่น ความเข้มข้นของไฮโดรเจนซัลไฟด์ [H2S] สูงหรือการสะสมของตะกรันที่รุนแรง สามารถแก้ไขได้ด้วยการฉีดสารเคมีบำบัดและสารยับยั้งในระหว่างการผลิต
คำทั่วไปสำหรับกระบวนการฉีดที่ใช้สารละลายเคมีพิเศษเพื่อปรับปรุงการนำน้ำมันกลับมาใช้ใหม่ กำจัดความเสียหายของชั้นหิน ทำความสะอาดรูพรุนหรือชั้นของชั้นหินที่อุดตัน ลดหรือยับยั้งการกัดกร่อน อัพเกรดน้ำมันดิบ หรือแก้ไขปัญหาการรับประกันการไหลของน้ำมันดิบการฉีดสามารถบริหารได้อย่างต่อเนื่อง เป็นชุด ในหลุมฉีด หรือในบางครั้งในหลุมการผลิต
แอปพลิเคชั่นอื่น ๆ
สายควบคุมคอยล์ท่อโลหะผสมนิกเกิล Inconel 625 สำหรับการฉีดสารเคมี
ท่อโลหะผสมขดสายควบคุมไฮดรอลิกเปลือยและห่อหุ้มสำหรับวาล์วนิรภัยใต้ทะเล
สายวัดความเร็ว สายงาน และสายสะดือท่อเหล็ก
ท่อโลหะผสมขดความร้อนใต้พิภพ
โลหะผสมสำหรับคสายฉีดเฮมิคอล
| ท่อโลหะผสม |
ไฮดรอลิก ควบคุม |
เคมี การฉีด |
บ่อคลอไรด์ / ความต้านทานการกัดกร่อนของรอยแยก |
H2S/CO2 ความต้านทาน |
ความต้านทานการกัดกร่อนจากการแตกร้าวจากความเครียดของคลอไรด์ (SCC) | ข้อกำหนด UNS / ASTM |
|
สเตนเลส 316L – ขั้นต่ำ 170 MPaความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | S31603/A269 | |||
|
ดูเพล็กซ์ 2205 – 485 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32205 / A789 |
|
ดูเพล็กซ์ 2507 – 550 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | S32750/A789 |
|
อินคอลอยย์ 825 – 240 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N08825 / B704 |
|
อินโคเนล 625 – 414 MPa ขั้นต่ำความแข็งแรงของผลผลิต ท่อแรงดันรอยตะเข็บ |
• | • | • | • | • | N06625 / B704 |
คสายฉีดเฮมิคอลคุณสมบัติ
ปิดความคลาดเคลื่อนมิติ
คุณสมบัติทางกลที่ได้รับการปรับปรุงอย่างมาก
พื้นผิวที่เหนือกว่า
พื้นผิวภายในมีความสะอาดสูง
ควบคุมการตกไข่ ความเยื้องศูนย์
องค์ประกอบทางเคมีของ Inconel 625 สำหรับโลหะผสมนิกเกิลคสายฉีดเฮมิคอล
| นิกเกิล | โครเมียม | เหล็ก | โมลิบดีนัม | โคลัมเบียม + แทนทาลัม | คาร์บอน | แมงกานีส | ซิลิคอน | ฟอสฟอรัส | กำมะถัน | อลูมิเนียม | ไทเทเนียม | โคบอลต์ |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| นาที | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | สูงสุด | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
ความเท่าเทียมกันมาตรฐาน
| ระดับ | หมายเลข UNS | มาตรฐานยูโร | |
| เลขที่ | ชื่อ | ||
| อัลลอย | มาตรฐาน ASTM/ASME | EN10216-5 | EN10216-5 |
| 625 | N06625 | 2.4856 | NiCr22Mo9Nb |
คำอธิบายวัสดุ
Inconel 625 เป็นวัสดุที่มีความทนทานต่อการแตกเป็นรูพรุน รอยแยก และการกัดกร่อนได้ดีเยี่ยมมีความทนทานสูงต่อกรดอินทรีย์และกรดแร่หลากหลายชนิดทนอุณหภูมิสูงได้ดี
ลักษณะของอินโคเนล 625
คุณสมบัติทางกลที่ดีเยี่ยมทั้งที่อุณหภูมิต่ำมากและสูงมาก
ทนทานต่อการกัดกร่อนแบบรูพรุน การกัดกร่อนตามรอยแยก และการกัดกร่อนแบบอินเทอร์คริสตัลไลน์ได้ดีเยี่ยม
เกือบจะปราศจากการแตกร้าวจากการกัดกร่อนที่เกิดจากความเค้นจากคลอไรด์โดยสมบูรณ์
ทนต่อการเกิดออกซิเดชันสูงที่อุณหภูมิสูงถึง 1,050C
ความต้านทานที่ดีต่อกรด เช่น ไนตริก ฟอสฟอริก ซัลฟิวริก และไฮโดรคลอริก รวมถึงด่าง ทำให้สามารถสร้างชิ้นส่วนโครงสร้างบางที่มีการถ่ายเทความร้อนสูงได้
Inconel 625 สำหรับการใช้งาน
ส่วนประกอบที่ต้องสัมผัสกับน้ำทะเลและความเค้นเชิงกลสูง
การผลิตน้ำมันและก๊าซซึ่งมีไฮโดรเจนซัลไฟด์และซัลเฟอร์เบื้องต้นอยู่ที่อุณหภูมิเกิน 150C
ส่วนประกอบที่สัมผัสกับก๊าซไอเสียหรือในโรงงานกำจัดซัลเฟอร์ไดออกไซด์จากก๊าซไอเสีย
กองแฟลร์บนแท่นขุดเจาะน้ำมันนอกชายฝั่ง
การแปรรูปไฮโดรคาร์บอนจากโครงการฟื้นฟูหินดินและหินน้ำมัน
น้ำหนักท่อโลหะผสมนิกเกิลต่อเมตร (กก.)
อินโคเนล 625 (UNS N06625)
| โอดี | ดับเบิลยู.ที | |||||
| เศษส่วน | ทศนิยม | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0465 | 0.0539 | - | - | - |
| 1/4 | 0.250 | 0.1065 | 0.1288 | 0.1686 | 0.2059 | 0.2372 |
| 3/8 | 0.375 | 0.1663 | 0.2037 | 0.2733 | 0.3449 | 0.4149 |
| 1/2 | 0.500 | 0.2262 | 0.2785 | 0.3782 | 0.4839 | 0.5924 |
| 5/8 | 0.625 | 0.2862 | 0.3535 | 0.481 | 0.6231 | 0.7699 |
| 3/4 | 0.750 | 0.3460 | 0.4283 | 0.5879 | 0.7621 | 0.9475 |
คุณสมบัติของ Inconel 626 Nickel Alloy Cสายฉีดเฮมิคอล
ท่อที่วาดใหม่ด้วยรอยตะเข็บและปลั๊กภายในแบบลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| อินโคเนล 625 | N06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57,892 | 22,002 | 21,750 |
| อินโคเนล 625 | N06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| อินโคเนล 625 | N06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14,500 |
| อินโคเนล 625 | N06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| อินโคเนล 625 | N06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| อินโคเนล 625 | N06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10,182 | 9,425 |
| อินโคเนล 625 | N06625 | 3/8 | 0.375 | 0.049 | 11,546 | 35,143 | 13,605 | 13,050 |
| อินโคเนล 625 | N06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17,202 | 18,125 |
| อินโคเนล 625 | N06625 | 3/8 | 0.375 | 0.083 | 20,648 | 62,839 | 20,901 | 23,200 |
| อินโคเนล 625 | N06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10,588 | 9,425 |
| อินโคเนล 625 | N06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| อินโคเนล 625 | N06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| อินโคเนล 625 | N06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7,250 |
| อินโคเนล 625 | N06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| อินโคเนล 625 | N06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34,176 | 14,643 | 13,050 |
| อินโคเนล 625 | N06625 | 3/4 | 0.750 | 0.049 | 5,518 | 16,806 | 7,200 | 6,525 |
| อินโคเนล 625 | N06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8,700 |
| อินโคเนล 625 | N06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
แรงดันระเบิดตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความต้านทานแรงดึงขั้นต่ำ
แรงกดทับตามทฤษฎีขึ้นอยู่กับความหนาของผนังขั้นต่ำ และความแข็งแรงของผลผลิตขั้นต่ำ
อัตราแรงดันที่ 100°F (38°C) สภาวะที่เป็นกลางและคงที่
กระบวนการท่อและการบรรจุ
ไร้รอยต่อ - เจาะ, วาดใหม่, อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)
เชื่อม- เชื่อมตามยาว วาดใหม่ อบอ่อน (กระบวนการหมุนเวียนหลายรอบ)

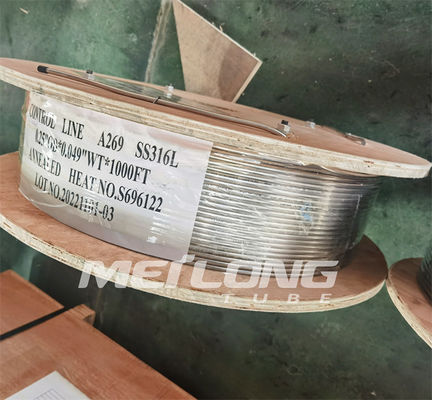

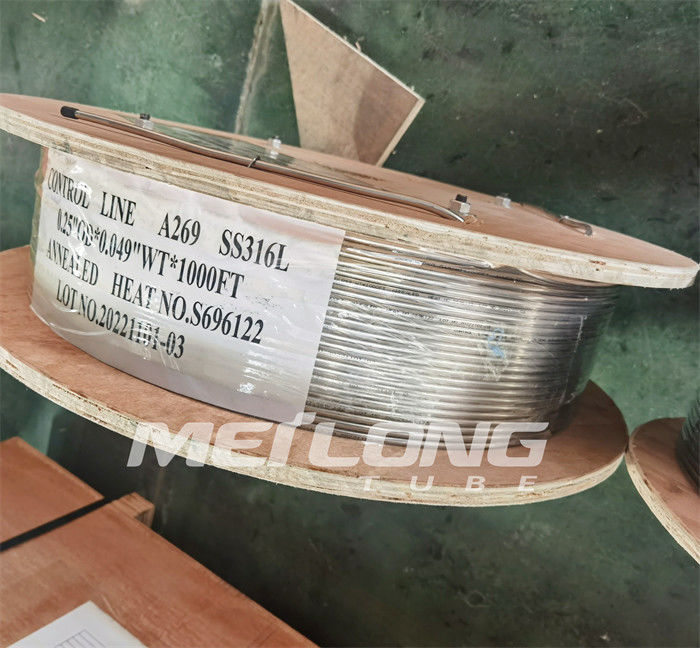

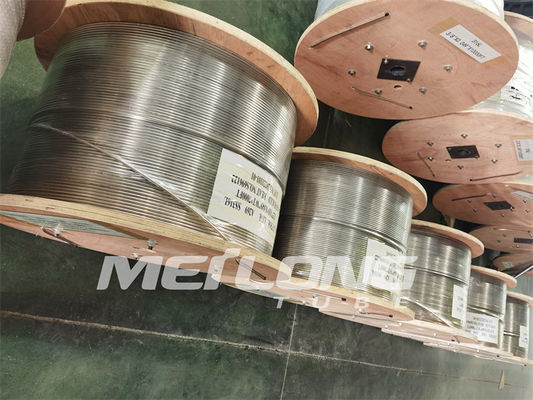

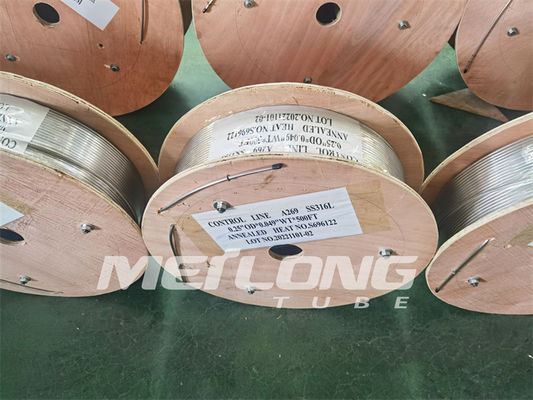

การบรรจุ - ท่อเป็นแผลระดับที่ขดอยู่บนถังโลหะ / ไม้หรือแกนม้วน
ดรัมหรือแกนทั้งหมดบรรจุในลังไม้เพื่อการขนส่งที่ง่ายดาย
