รายละเอียดสินค้า:
|
| มาตรฐานท่อ: | ASTM A269 | วัสดุ: | 316L |
|---|---|---|---|
| ยูเอ็นเอส: | S31603 | เงื่อนไข: | อบอ่อน |
| ประเภทท่อ: | เชื่อมด้วยเลเซอร์และวาดใหม่ | มาตรฐานผลิตภัณฑ์อุตสาหกรรม: | NACE MR0175/ISO15156 |
| พื้นผิว: | สะอาดและสว่างมาก | คุณสมบัติ: | แรงดันระเบิดสูงมาก |
| ขนาด: | ความคลาดเคลื่อนของมิติที่แน่น | ทดสอบ: | ความยาว 100% ผ่านการทดสอบทางไฮดรอลิค |
| เน้น: | PVDF ท่อเส้นเลือดฝอยสแตนเลสแบบห่อหุ้ม,ท่อเส้นเลือดฝอยสแตนเลส S31603,ท่อความร้อนใต้พิภพ 316L |
||
ชุดควบคุมไฮดรอลิกแบบห่อหุ้ม PVDF ที่ผ่านการทดสอบอุทกสถิตสำหรับหลุมล่าง
Meilong Tube ผลิตท่อขดไร้รอยต่อและวาดใหม่ คุณภาพสูง เชื่อมตะเข็บและวาดใหม่ขด ซึ่งทำจากสเตนเลสออสเทนนิติก ดูเพล็กซ์ ซูเปอร์ดูเพล็กซ์ และโลหะผสมนิกเกิลที่ทนต่อการกัดกร่อนผลิตภัณฑ์ทั้งหมด 100% ถูกใช้เป็นสายควบคุมพลังงานไฮดรอลิก สายฉีดสารเคมี ท่อโลหะผสมในสายสะดือ และท่อเครื่องมือวัดสำหรับวิศวกรรมการหาประโยชน์ในอุตสาหกรรมน้ำมันและก๊าซต้นน้ำ
ท่อขดมีให้เลือกหลายขนาดตั้งแต่เส้นผ่านศูนย์กลางภายนอก 0.125 นิ้ว (3.175 มม.) ถึง 1 นิ้ว (25.4 มม.)ความหนาของผนังสูงสุด 0.083 นิ้ว (2.108 มิลลิเมตร)มีความยาวสูงสุดถึง 65,600 ฟุต (20,000 เมตร) เพื่อการผลิตสายสะดือที่คุ้มค่าขนาดเพิ่มเติมภายในขอบเขตสามารถปรับแต่งเพื่อผลิตและจัดส่งให้ตรงตามความต้องการพิเศษของคุณ
คุณสมบัติสายควบคุมไฮดรอลิกสแตนเลส 316L
ท่อวาดใหม่ของปลั๊กภายในแบบเชื่อมและลอยบรรจุในสภาพอบอ่อน
ความยาวต่อเนื่องโดยไม่มีรอยเชื่อมของวงโคจร
| อัลลอย | สหประชาชาติ | โอดี | ดับเบิลยู.ที | ความกดดันจากการทำงาน | แรงดันระเบิด | ยุบความดัน | ทดสอบแรงดัน | |
| นิ้ว | นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | ||
| สแตนเลส 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| สแตนเลส 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| สแตนเลส 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| สแตนเลส 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| สแตนเลส 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| สแตนเลส 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| สแตนเลส 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 |
5,800 |
ในขณะที่การสกัดน้ำมันและก๊าซเคลื่อนตัวลงสู่น้ำที่ลึกกว่าและรุนแรงมากขึ้น ซึ่งสภาพแวดล้อมนอกชายฝั่งที่รุนแรงต้องการความปลอดภัยขั้นสูงสุด งานของเราคือการช่วยให้คุณใช้วัสดุต้านทานการกัดกร่อนที่ "เหมาะสม" สำหรับท่อสะดือแบบขดเพื่อปรับปรุงความปลอดภัยและความน่าเชื่อถือในการทำงานของคุณนี่คือพลังในการขับเคลื่อนนวัตกรรมและการพัฒนาอย่างต่อเนื่องของเรา
คำอธิบายการห่อหุ้ม
การห่อหุ้มเป็นพลาสติกที่อัดขึ้นรูปบนท่อโลหะการห่อหุ้มช่วยป้องกันความเสียหายต่อท่อโลหะในระหว่างกระบวนการผลิตการห่อหุ้มยังให้ความต้านทานต่อการเสียดสีเพิ่มเติม และจำเป็นหากมีการติดตั้งตัวป้องกันสายเคเบิลเพื่อเพิ่มแรงยึดเกาะเหนือการเชื่อมต่อท่อการผลิตแต่ละครั้ง
การห่อหุ้มมีให้เลือกหลายรูปแบบ โดยมีตัวเลือกการห่อหุ้มแบบผ่านครั้งเดียวและการห่อหุ้มแบบผ่านคู่เพื่อเพิ่มการป้องกัน
วัสดุห่อหุ้ม
- PP (โพลีโพรพีลีน) /TPR (ซานโตพรีน) / PA (ไนลอน) / PVDF / ETFE (เทฟเซล) / ECTFE (ฮาลาร์) / FEP / PFA / ECA 3000 / PVC
ความคลาดเคลื่อนมิติสำหรับสายฉีดสารเคมี
| ASTM A269 / ASME SA269, เอสเอส 316L (UNS S31603) | ||
| ขนาด OD | ความอดทน OD | ความอดทน WT |
|
1/8''≤OD<3/16'' (3.18≤OD<4.76 มม.) 3/16≤OD<1/2'' (4.76≤OD<12.7 มม.) 1/2''≤OD≤1'' (12.7≤OD≤25.4 มม.) |
+0.003'' (+0.08 มม.) / -0 +0.004'' (+0.10 มม.) / -0 +0.005'' (+0.13 มม.) / -0 |
±10% ±10% ±10% |
มาตรฐานท่อเหมยหลง
| ขนาด OD | ความอดทน OD | ความอดทน WT |
|
1/8'' ≤OD<3/16'' (3.18≤OD<4.76 มม.) 3/16≤OD<1/2'' (4.76≤OD<12.7 มม.) 1/2''≤OD≤1'' (12.7≤OD≤25.4 มม.) |
+0.003'' (+0.08 มม.) / -0 +0.004'' (+0.10 มม.) / -0 +0.004'' (+0.10 มม.) / -0 |
±10% ±10% ±8% |
การทดสอบคุณภาพ
|
กระแสเอ็ดดี้ ความหยาบผิว อุทกสถิต การวิเคราะห์เชิงมิติ ขนาดเกรน ความแข็งแบบร็อกเวลล์ |
ความแข็งแรงของผลผลิต ความต้านทานแรงดึง การยืดตัว ความแข็ง การระบุวัสดุที่เป็นบวก (PMI) การทดสอบความต้านทานการกัดกร่อน |
คุณสมบัติของ Flatpack แบบควบคุมแบบห่อหุ้ม
- เพิ่มการป้องกันสูงสุดของสายดาวน์โฮล
- เพิ่มความต้านทานการกระแทกระหว่างการติดตั้ง
- ป้องกันสายควบคุมจากการเสียดสีและการหนีบ
- ขจัดความล้มเหลวในการกัดกร่อนจากความเครียดในระยะยาวของสายควบคุม
- ปรับปรุงโปรไฟล์การหนีบ
- การห่อหุ้มแบบเดี่ยวหรือหลายแบบเพื่อความสะดวกในการใช้งานและเพิ่มการป้องกัน

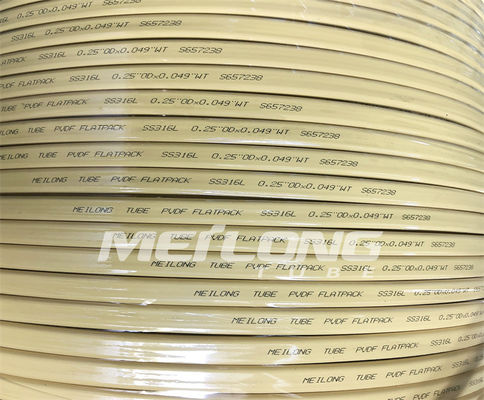

การบรรจุ
Flatpack สายควบคุมไฮดรอลิกเป็นแผลระดับที่ขดอยู่บนโลหะ / ถังหรือแกนม้วน
ถังทั้งหมดบรรจุในลังไม้เพื่อการขนส่งที่ง่ายดาย

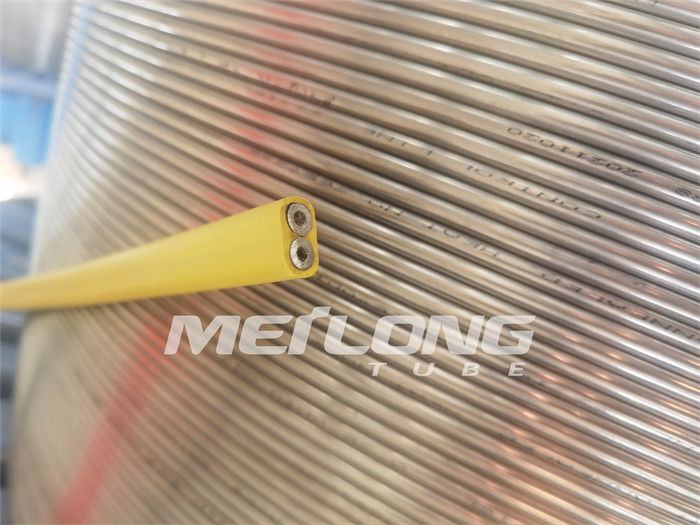

โปรไฟล์ของการห่อหุ้มสายควบคุมเดี่ยว
ส่วนแบบกลม
| ท่อ OD 1/4'' | เส้นผ่านศูนย์กลาง 0.433 นิ้ว (11.0 มม.) |
| ท่อ OD 3/8'' | เส้นผ่านศูนย์กลาง 0.535'' (13.6 มม.) |
| ท่อ OD 1/2'' | เส้นผ่านศูนย์กลาง 0.660'' (16.8 มม.) |
ส่วนสี่เหลี่ยมจัตุรัส
| ท่อ OD 1/4'' | 0.433'' x 0.433'' (11.0 มม. x 11.0 มม.) |
| ท่อ OD 3/8'' | 0.535'' x 0.535'' (13.6 มม. x 13.6 มม.) |
| ท่อ OD 1/2'' | 0.660'' x 0.660'' (16.8 มม. x 16.8 มม.) |
ส่วนสี่เหลี่ยม
| สาย OD 1/4'' x 1 | 0.710'' x 0.410'' (18.0 มม. x 10.4 มม.) |
| สาย OD 1/4'' x 2 | 0.990'' x 0.410'' (25.1 มม. x 10.4 มม.) |
| เส้น OD 1/2'' x 2 | 1.220'' x 0.669'' (31.0 มม. x 17.0 มม.) |
| เส้นโอดี 1/2'' x 3 | 1.772'' x 0.669'' (45.0 มม. x 17.0 มม.) |
ขนาดอื่น ๆ ตามคำขอ
เกรดโลหะผสมที่มีจำหน่ายสำหรับท่อควบคุมภายในการห่อหุ้ม
| ออสเตนนิติก: | 316L |
| ดูเพล็กซ์: |
S31803/S32205 S32750 |
| โลหะผสมนิกเกิล: |
N08825 N06625 |
แอปพลิเคชัน
- ท่อโลหะผสมขดคาปิลลารีสำหรับการฉีดสารเคมี
- ท่อโลหะผสมขดสายควบคุมไฮดรอลิกแบบเปลือยและแบบห่อหุ้มสำหรับวาล์วนิรภัยใต้ทะเล
- สายวัดความเร็ว สายงาน และสายสะดือท่อเหล็ก
- ท่อโลหะผสมขดความร้อนใต้พิภพ
