รายละเอียดสินค้า:
|
| สภาพท่อ: | ทำงานเย็น | วัสดุฉนวน: | PP, FEP, PFA |
|---|---|---|---|
| วัสดุท่อ: | 316L, อินโคลอย 825 | ตัวนำ: | สายทองแดง, สายทองแดงชุบดีบุก, สายตีเกลียว, ใยแก้วนำแสง |
| อุณหภูมิของฉนวน: | -10°C ถึง 250°C | ผู้ที่ใส่: | PP, FEP, PFA |
| วัสดุแจ็คเก็ต: | PVDF, FEP, ไนลอน 11 | ขนาดท่อ: | 1/4''x0.035'', 3/8''x0.049'' |

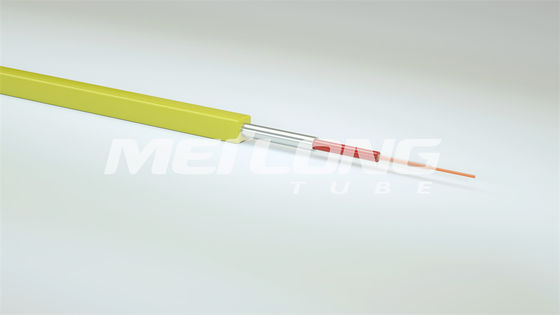

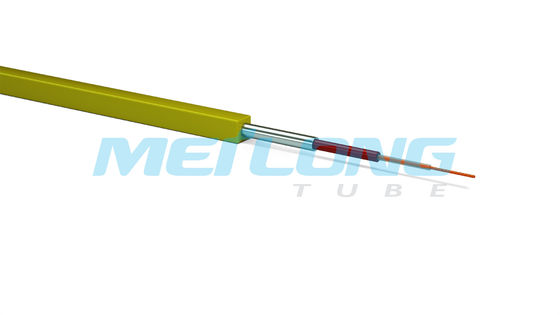

| เน้น: | PVDF แจ็คเก็ตท่อห่อหุ้มสายเคเบิล,ท่อห่อหุ้มสายเคเบิล 316L,ท่อห่อหุ้มตัวนำ 250C |
||
Flatpacks ที่จัดหาโดยการผลิต Meilong Tube TEC ไม่เพียงแต่รวมถึงส่วนประกอบทองแดง การควบคุมไฮดรอลิก และสายฉีดสารเคมีเท่านั้น แต่ยังมีส่วนประกอบและท่อแต่ละชิ้นที่สามารถกำหนดรหัสสีและเสร็จสิ้นด้วยการพิมพ์แบบกำหนดเอง เพื่อความสะดวกในการประกอบนอกจากนี้ การผลิตแบบบูรณาการในแนวดิ่งยังรับประกันการส่งมอบทันที ขณะเดียวกันก็เพิ่มการควบคุมคุณภาพสูงสุดและมอบการกำหนดค่าที่หลากหลาย
ท่อที่ใช้จะถูกเลือกโดยพิจารณาจากปัจจัยหลายประการ เช่น ความดัน อุณหภูมิ และลักษณะการกัดกร่อนของของไหล ซึ่งโลหะผสมของท่อจะต้องตรงกับการใช้งานอย่างแม่นยำหลังจากเชื่อมตามยาวและผ่านการทดสอบกระแสไหลวนแล้ว ท่อจะถูกผลิตตามขนาดที่ระบุ ซึ่งแต่ละข้อมูลได้รับการบันทึกไว้อย่างดี
แพ็กแบนที่มีความยาวแบบกำหนดเองมาพร้อมกับส่วนประกอบต่างๆ ที่รวมอยู่แทบจะไม่มีที่สิ้นสุด ซึ่งทั้งหมดนี้ไม่มีรอยต่อเพื่อให้เป็นไปตามข้อกำหนดในหลุมเจาะเกือบทุกประเภท จึงมีจำหน่ายขนาดห่อหุ้มมาตรฐาน (สี่เหลี่ยมจัตุรัส 11 มม. x 11 มม.) ให้เลือกนอกจากนี้ สายเคเบิลคอมโพสิตที่มีองค์ประกอบทางไฟฟ้าและแสงที่แตกต่างกันยังทำหน้าที่เป็นวิธีการหลักในการจัดหาโซลูชันที่ปรับแต่งตามความต้องการเฉพาะเจาะจง
วัสดุห่อหุ้ม ฉนวน และตัวเติมเป็นส่วนสำคัญของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ ซึ่งให้ความปลอดภัยโดยการป้องกันการสัมผัสทางกายภาพ และโดยการป้องกันสภาพแวดล้อมภายนอกนี่คือตารางข้อมูลเกี่ยวกับวัสดุที่ใช้บ่อยที่สุด:
| คำย่อ | ชื่อสามัญ | ชื่อการค้า | อุณหภูมิการติดตั้งขั้นต่ำของวัสดุห่อหุ้ม |
|---|---|---|---|
| ECTFE | เอทิลีน คลอโรไตรฟลูออโรเอทิลีน | ฮาลาร์® | -60°ซ |
| อีทีเอฟอี | เอทิลีน เตตราฟลูออโรเอทิลีน | เทฟเซล® | -60°ซ |
| กพ | เอทิลีนโพรพิลีนฟลูออรีน | เทฟลอน® FEP | -100°ซ |
| เอชดีพีอี | เอทิลีนความหนาแน่นสูง | -40°ซ | |
| พีเอฟเอ | เพอร์ฟลูออโรอัลคอกซี | เทฟลอน® PFA | -100°ซ |
| พีเอ | โพลีเอไมด์ | ไนลอน | -40°ซ |
| พีพี | โพรพิลีน | -10°ซ | |
| พีวีดีเอฟ | โพลีไวนิลิดีนฟลูออไรด์ | ไคนาร์® | -20°ซ |
| ทีพีโอ-พีพี | เทอร์โมพลาสติกโพลีโอเลฟิน | ซานโตพรีน® | -20°ซ |
โดยสรุป วัสดุเหล่านี้มีประสิทธิภาพที่แตกต่างกันในแง่ของความต้านทานความร้อนและคุณสมบัติทางกายภาพการเลือกใช้วัสดุที่เหมาะสมเป็นสิ่งสำคัญสำหรับประสิทธิภาพโดยรวมของอุปกรณ์ ทั้งนี้ขึ้นอยู่กับการใช้งานเฉพาะ
ตารางด้านล่างแสดงเส้นผ่านศูนย์กลาง ความหนาของผนัง การยุบตัวขั้นต่ำของสเตนเลส 316L และการยุบตัวขั้นต่ำของ Incoloy 825 และรัศมีการโค้งงอขั้นต่ำ (นิ้ว) ของงานเย็นของ Alloy TEC
| เส้นผ่านศูนย์กลาง (นิ้ว) | ความหนาของผนัง (นิ้ว) | สแตนเลส 316L (psi) | อินคอลอยย์ 825 (psi) | รัศมีโค้งขั้นต่ำ (นิ้ว) |
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
การคำนวณจะขึ้นอยู่กับความแข็งแรงของผลผลิตขั้นต่ำที่ 120,000 psiท่อ TEC ทั้งหมดเชื่อมและดึงขนาดใหญ่ ซึ่งสามารถพิมพ์แบบกำหนดเองพร้อมข้อมูลที่หลากหลาย รวมถึงหมายเลขชิ้นส่วน หมายเลขซีเรียล ความยาวตามลำดับ และหมายเลขคำสั่งซื้อเมื่อทำการดัดงอ รัศมีการดัดควรมีขนาดใหญ่ที่สุดในเวลาเดียวกัน ควรใช้เครื่องดัดท่อเพื่อให้แน่ใจว่ารัศมีการดัดสม่ำเสมอ
| สไตล์เทค | เทค 100 | เทค 150 | เทค 175 | เทค 200 | เทค 250 |
| ช่วงอุณหภูมิ | -10 ถึง 100°C | -10 ถึง 150°C | -100 ถึง 175°C | -100 ถึง 200°C | -100 ถึง 250°C |
| ผู้ที่ใส่ | พีพี | พีพี | กพ | กพ | พีเอฟเอ |
| ฉนวนกันความร้อน | พีพี | กพ | กพ | กพ | พีเอฟเอ |
ข้อมูลความต้านทานของตัวนำไฟฟ้าสูงสุดที่ 20°C (68°F) ของสายเคเบิล AWG ที่ระบุแสดงอยู่ในตารางด้านล่าง
| ตัวนำ OD (AWG) | ตัวนำ OD (นิ้ว) | ทองแดงเปลือยแข็ง (โอห์ม / kft) | ทองแดงเปลือย 7 เส้น (โอห์ม / ม.) | โอห์ม/กิโลฟุต | โอห์ม/ม |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 น | 2.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 |
ในอุตสาหกรรมน้ำมันและก๊าซ การวัดความดันและอุณหภูมิในรูด้านล่างถือเป็นสิ่งสำคัญที่เพิ่มขึ้นด้วยเซ็นเซอร์ขั้นสูง สามารถตรวจสอบหลุมในเชิงลึกเพื่อให้มั่นใจถึงผลลัพธ์ที่ต้องการ
จากการวัดอุณหภูมิจะช่วยให้เข้าใจปฏิสัมพันธ์ระหว่างใต้ผิวดินและพื้นผิวได้ดียิ่งขึ้นนอกจากนี้ การตรวจจับแรงดันในรูด้านล่างยังให้ข้อมูลเพื่อป้องกันความเสี่ยงในการเจาะเข้าไปในโครงสร้างใต้ผิวดินที่ไม่คาดคิด
ดังนั้น เมื่อมีการเจาะบ่อน้ำมันมากขึ้นและในขณะที่การสำรวจยังคงดำเนินต่อไป ความสำคัญของการวัดอุณหภูมิและความดันที่แม่นยำในระหว่างกระบวนการขุดเจาะก็ยังคงเพิ่มขึ้นอย่างต่อเนื่อง

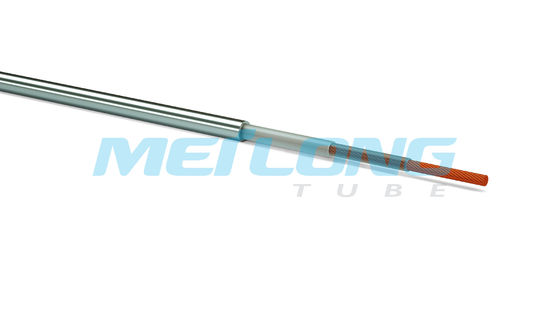

ยินดีต้อนรับสู่ Meilong Tube สำหรับการปรับแต่งสายเคเบิลห่อหุ้มท่อสแตนเลสของคุณเองสายเคเบิลหุ้มท่อของเราทำจากตัวนำหุ้มฉนวนท่อ 316L ซึ่งเหมาะสำหรับอุณหภูมิฉนวนตั้งแต่ -10°C ถึง 250°Cและวัสดุท่อทำจาก 316L และ Incoloy 825 โดยมีขนาดท่อ 1/4''x0.035'', 3/8''x0.049''สภาพท่อเป็นแบบเย็น และวัสดุฉนวนอาจเป็น PP, FEP และ PFAผลิตภัณฑ์ทั้งหมดของเราได้รับการรับรองโดย ISO9001
ปริมาณการสั่งซื้อขั้นต่ำสำหรับ Tubing Encapsulated Cable ของเราคือ 2 ม้วนและเราสามารถรับประกันการจัดส่งที่รวดเร็วภายใน 7 วันเรายอมรับเงื่อนไขการชำระเงินเช่น T/T และ L/Cความสามารถในการจัดหาของเราต่อเดือนคือ 150 เมตริกตันบรรจุภัณฑ์เป็นกล่องไม้
การสนับสนุนทางเทคนิคและบริการสำหรับ Tubing Encapsulated Cable:
ผู้ติดต่อ: Mr. John Chen
โทร: +8618551138787
แฟกซ์: 86-512-67253682
