รายละเอียดสินค้า:
|
| วัสดุแจ็คเก็ต: | PVDF, FEP, ไนลอน 11 | วัสดุฉนวน: | PP, FEP, PFA |
|---|---|---|---|
| ตัวนำ: | สายทองแดง, สายทองแดงชุบดีบุก, สายตีเกลียว, ใยแก้วนำแสง | วัสดุท่อ: | 316L, อินโคลอย 825 |
| ขนาดท่อ: | 1/4''x0.035'', 3/8''x0.049'' | สภาพท่อ: | ทำงานเย็น |
| อุณหภูมิของฉนวน: | -10°C ถึง 250°C | ผู้ที่ใส่: | PP, FEP, PFA |
| เน้น: | 316L Tubing encapsulated cable,encapsulated cable ลบ 10 องศา,ไนลอน 11 tubing encapsulated ตัวนำ |
||
มีวัสดุจำนวนหนึ่งที่ใช้เพื่อให้แน่ใจว่าส่วนประกอบต่างๆ ได้รับการห่อหุ้ม หุ้มฉนวน และป้องกันชื่อย่อ ชื่อทั่วไปและชื่อการค้าของวัสดุเหล่านี้บางส่วน รวมถึงอุณหภูมิการติดตั้งขั้นต่ำของวัสดุห่อหุ้มมีคำอธิบายอยู่ด้านล่าง:
ECTFE - เอทิลีน คลอโรไตรฟลูออโรเอทิลีน (ฮาลาร์®): -60°C
ETFE - เอทิลีนเตตราฟลูออโรเอทิลีน (Tefzel®): -60°C
FEP - เอทิลีนโพรพิลีนที่มีฟลูออริเนต (เทฟลอน® FEP): -100°C
HDPE - โพลีเอทิลีนความหนาแน่นสูง: -40°C
PFA - เพอร์ฟลูออโรอัลคอกซี (Teflon® PFA): -100°C
PA - โพลิเอไมด์ (ไนลอน): -40°C
PP - โพลีโพรพีลีน: -10°C
PVDF - โพลีไวนิลิดีนฟลูออไรด์ (Kynar®): -20°C
TPO-PP -โพลีโอเลฟินเทอร์โมพลาสติก (ซานโตพรีน®): -20°C
ตารางด้านล่างแสดงคุณลักษณะทางกลของโลหะผสม TEC เมื่อทำงานเย็น:
| เส้นผ่านศูนย์กลาง | ความหนาของผนัง | สแตนเลส 316L (psi) | อินคอลอยย์ 825 (psi) | รัศมีโค้งขั้นต่ำ* (นิ้ว) |
|---|---|---|---|---|
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
การคำนวณเหล่านี้ขึ้นอยู่กับความแข็งแกร่งของผลผลิตขั้นต่ำที่ 120,000 psiท่อ TEC ทั้งหมดเชื่อมและดึงขนาดใหญ่พิเศษ และสามารถพิมพ์แบบกำหนดเองด้วยข้อมูลที่หลากหลาย รวมถึงหมายเลขชิ้นส่วน หมายเลขซีเรียล ความยาวตามลำดับ และหมายเลขคำสั่งซื้อ
รัศมีการดัดงอที่ระบุจะอยู่ในสภาพคงที่หลังจากการฝึกครั้งสุดท้ายที่จุดสิ้นสุดการดัดงอทั้งหมดจะต้องดำเนินการโดยใช้เครื่องดัดท่อเพื่อให้แน่ใจว่ารัศมีการดัดจะสม่ำเสมอเมื่อติดตั้งท่อเข้าหรือออกจากบ่อ รัศมีการโค้งงอขั้นต่ำควรมีขนาดใหญ่ที่สุดเท่าที่จะเป็นไปได้
ตารางด้านล่างแสดงส่วนประกอบทางไฟฟ้าของสไตล์ TEC:
| สไตล์เทค | เทค 100 | เทค 150 | เทค 175 | เทค 200 | เทค 250 |
|---|---|---|---|---|---|
| ช่วงอุณหภูมิ | -10 ถึง 100°C | -10 ถึง 150°C | -100 ถึง 175°C | -100 ถึง 200°C | -100 ถึง 250°C |
| ผู้ที่ใส่ | พีพี | พีพี | กพ | กพ | พีเอฟเอ |
| ฉนวนกันความร้อน | พีพี | กพ | กพ | กพ | พีเอฟเอ |
ตารางด้านล่างแสดงความต้านทานของตัวนำไฟฟ้าสูงสุดที่ 20°C (68°F) สำหรับทั้งทองแดงเปลือยที่เป็นของแข็งและทองแดงเปลือย 7 เส้น:
| ตัวนำ OD AWG | นิ้ว | มม | ทองแดงเปลือยแข็ง (โอห์ม/กิโลฟุต) | ทองแดงเปลือยแข็ง (โอห์ม/เมตร) | ทองแดงเปลือย 7 เส้น (โอห์ม/kft) | ทองแดงเปลือย 7 เส้น (โอห์ม/เมตร) |
|---|---|---|---|---|---|---|
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 น | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
| 7 | 0.144 | 3.66 | 0.512 | 1.68 | 0.522 | 1.72 |
| 6 | 0.162 | 4.12 | 0.409 | 1.34 | 0.416 | 1.37 |
อุตสาหกรรมน้ำมันและก๊าซเผชิญกับความท้าทายเฉพาะหลายประการเมื่อต้องตรวจสอบความดันและอุณหภูมิใต้รูเจาะการวัดค่าในสภาพแวดล้อมที่ทรหดและไม่เป็นมิตรอาจเป็นเรื่องยาก เนื่องจากสภาวะต่างๆ เช่น อุณหภูมิ ความดัน ก๊าซที่มีฤทธิ์กัดกร่อน และกระแสของเหลวสูง อาจรบกวนประสิทธิภาพของเครื่องมือใดๆ ที่ใช้งาน
สภาวะเหล่านี้อาจส่งผลต่อความแม่นยำของผลลัพธ์จากเครื่องมือตรวจจับอุณหภูมิหรือความดันใดๆเทคโนโลยีที่แข็งแกร่งจำนวนมากได้รับการพัฒนาเพื่อให้สามารถดำเนินการแอปพลิเคชันการตรวจจับในอุตสาหกรรมน้ำมันและก๊าซได้อย่างประสบความสำเร็จ ซึ่งมีสภาวะที่รุนแรงและสภาพแวดล้อมที่ไม่เป็นมิตรเป็นเรื่องปกติ
ชื่อยี่ห้อ: Meilong หลอด
จำนวนรุ่น: 1/4''OD x 0.049''WT
แหล่งกำเนิดสินค้า: จีน
การรับรอง: ISO9001
จำนวนสั่งซื้อขั้นต่ำ: 2 ม้วน
รายละเอียดบรรจุภัณฑ์: กล่องไม้
เวลาจัดส่ง: ภายใน 7 วัน
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
ความสามารถในการจัดหา: 150 เมตริกตันต่อเดือน
วัสดุฉนวน: PP, FEP, PFA
อุณหภูมิฉนวน: -10°C ถึง 250°C
วัสดุแจ็คเก็ต: PVDF, FEP, ไนลอน 11
ตัวนำ: สายทองแดง, สายทองแดงชุบดีบุก, สายควั่น, ใยแก้วนำแสง
สภาพท่อ: งานเย็น

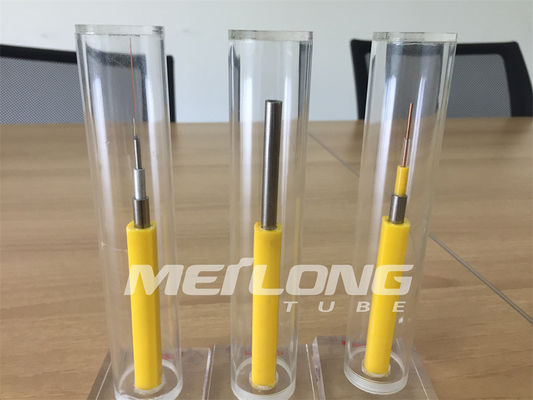

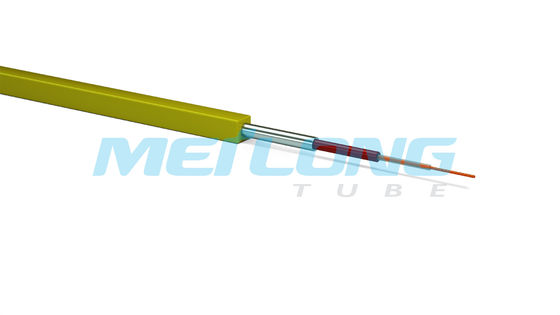

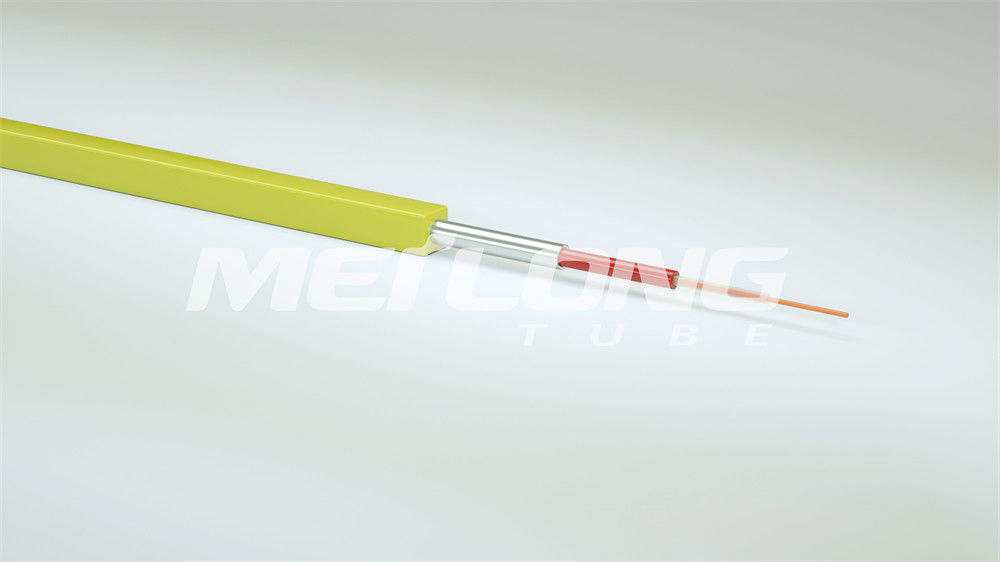

คุณสมบัติ: สายเคเบิลห่อหุ้มท่อ Meilong 316L มีตัวนำตัวนำหุ้มห่อหุ้มท่อคุณภาพสูงและสายเคเบิลตัวนำห่อหุ้มท่อคุณภาพสูง ซึ่งมีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยม ทนต่อการกัดกร่อน และทนต่ออุณหภูมิสายเคเบิลแบบห่อหุ้มท่อนี้เหมาะสำหรับการใช้งานที่หลากหลาย
การสนับสนุนทางเทคนิคและบริการสำหรับสายเคเบิลห่อหุ้มท่อ:
