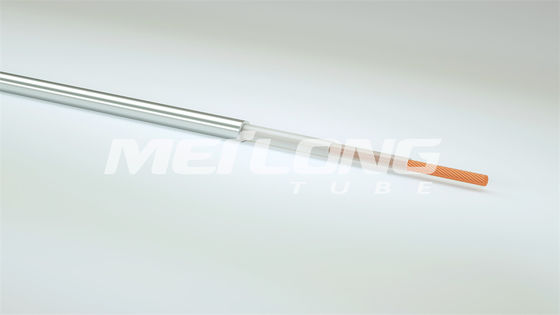

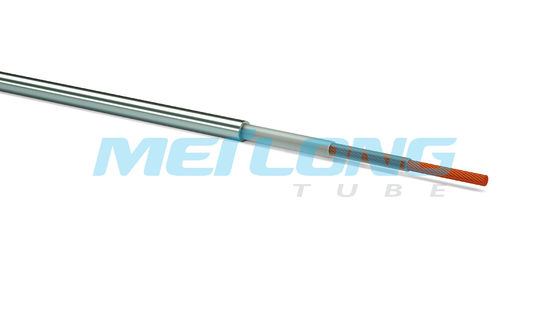

รายละเอียดสินค้า:
|
| วัสดุท่อ: | 316L, อินโคลอย 825 | ผู้ที่ใส่: | PP, FEP, PFA |
|---|---|---|---|
| อุณหภูมิของฉนวน: | -10°C ถึง 250°C | ขนาดท่อ: | 1/4''x0.035'', 3/8''x0.049'' |
| วัสดุฉนวน: | PP, FEP, PFA | สภาพท่อ: | ทำงานเย็น |
| ตัวนำ: | สายทองแดง, สายทองแดงชุบดีบุก, สายตีเกลียว, ใยแก้วนำแสง | วัสดุแจ็คเก็ต: | PVDF, FEP, ไนลอน 11 |
| เน้น: | สายเคเบิลห่อหุ้มโลหะผสมนิกเกิล,สายเคเบิลห่อหุ้ม 825 ท่อ,ตัวนำหุ้มท่อ Incoloy 825 |
||
Flatpacks อาจรวมถึงส่วนประกอบที่ทำจากทองแดง เช่นเดียวกับระบบควบคุมไฮดรอลิกและสายฉีดสารเคมีนอกจากนี้ ส่วนประกอบและท่อแต่ละชิ้นสามารถมีสีและการพิมพ์แบบกำหนดเองเพื่อให้การติดตั้งง่ายขึ้น
การผลิต Meilong Tube TEC ใช้โมเดลบูรณาการในแนวตั้ง ซึ่งรับประกันการจัดส่งที่รวดเร็ว การควบคุมคุณภาพที่เข้มงวด และความคล่องตัวในการปรับแต่งการกำหนดค่าให้ตรงตามความต้องการเฉพาะตัวอย่างเช่น การเลือก TEC ขึ้นอยู่กับสภาพของหลุม เช่น ความดัน อุณหภูมิ และการกัดกร่อนของของไหลในหลุมท่อประกอบด้วยโลหะผสมที่เข้าคู่กันเป็นพิเศษและมีการเชื่อมตามยาว ทดสอบกระแสเอ็ดดี้และดึงให้ได้ขนาดที่เสร็จแล้ว พร้อมข้อมูลการทดสอบที่ครบถ้วนสำหรับหลอดทุกหลอด

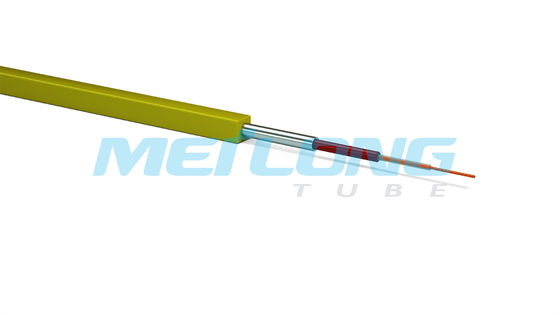

การกำหนดค่า TEC ได้รับการสร้างขึ้นด้วยความยาวที่กำหนดเองแบบไร้รอยต่อและส่วนประกอบต่างๆ ที่แทบจะไม่มีที่สิ้นสุดนอกจากนี้ ยังมีขนาดการห่อหุ้มมาตรฐาน (สี่เหลี่ยมจัตุรัส 11 มม. x 11 มม.) เพื่อให้ตรงตามข้อกำหนดหลุมเจาะส่วนใหญ่นอกจากนั้น ยังสามารถสร้างสายเคเบิลคอมโพสิตที่รวมส่วนประกอบไฟฟ้าและออปติคัลเข้าด้วยกันได้เพื่อตอบสนองความต้องการเฉพาะเจาะจงมากขึ้น
วัสดุห่อหุ้ม ฉนวน และตัวเติมล้วนมีบทบาทในการรับประกันว่าโครงสร้างจะทนทานต่อสภาพแวดล้อมและการปฏิบัติงานบางประการขึ้นอยู่กับความต้องการเฉพาะ รายการต่างๆ เช่น เอทิลีนคลอโรไตรฟลูออโรเอทิลีน (ECTFE), เอทิลีนเตตราฟลูออโรเอทิลีน (ETFE), เอทิลีนโพรพิลีนที่มีฟลูออริเนต (FEP), โพลีเอทิลีนความหนาแน่นสูง (HDPE), เพอร์ฟลูออโรอัลคอกซี (PFA), โพลีเอไมด์ (PA), โพลีโพรพีลีน (PP), โพลิไวนิลิดีนฟลูออไรด์ (PVDF) และโพลีโอเลฟินเทอร์โมพลาสติก (TPO/PP) ทั้งหมดอาจรวมอยู่ในการออกแบบ
ตารางด้านล่างสรุปชื่อทางการค้าและอุณหภูมิการติดตั้งขั้นต่ำสำหรับวัสดุห่อหุ้มแต่ละประเภท:
| คำย่อ | ชื่อสามัญ | ชื่อการค้า | อุณหภูมิการติดตั้งขั้นต่ำของวัสดุห่อหุ้ม |
|---|---|---|---|
| ECTFE | เอทิลีน คลอโรไตรฟลูออโรเอทิลีน | ฮาลาร์® | -60°ซ |
| อีทีเอฟอี | เอทิลีน เตตราฟลูออโรเอทิลีน | เทฟเซล® | -60°ซ |
| กพ | เอทิลีนโพรพิลีนฟลูออรีน | เทฟลอน® FEP | -100°ซ |
| เอชดีพีอี | เอทิลีนความหนาแน่นสูง | -40°ซ | |
| พีเอฟเอ | เพอร์ฟลูออโรอัลคอกซี | เทฟลอน® PFA | -100°ซ |
| พีเอ | โพลีเอไมด์ | ไนลอน | -40°ซ |
| พีพี | โพรพิลีน | -10°ซ | |
| พีวีดีเอฟ | โพลีไวนิลิดีนฟลูออไรด์ | ไคนาร์® | -20°ซ |
| ทีพีโอ-พีพี | เทอร์โมพลาสติกโพลีโอเลฟิน | ซานโตพรีน® | -20°ซ |
การผสมผสานที่ลงตัวระหว่างวัสดุห่อหุ้ม ฉนวน และตัวเติม สามารถสร้างความแตกต่างระหว่างความสำเร็จและความล้มเหลวในการใช้งานได้การเลือกวัสดุให้เหมาะสมกับงานเป็นสิ่งสำคัญ โดยคำนึงถึงความสามารถและข้อจำกัดเฉพาะของวัสดุเหล่านั้น
ตารางด้านล่างแสดงคุณลักษณะทางกลของ Cold Worked Alloy TEC พร้อมสแตนเลสสตีล 316L และ Incoloy 825
| เส้นผ่านศูนย์กลาง (นิ้ว) | ความหนาของผนัง (นิ้ว) | สแตนเลส 316L (psi) | อินคอลอยย์ 825 (psi) | รัศมีโค้งขั้นต่ำ (นิ้ว) |
|---|---|---|---|---|
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
การคำนวณเหล่านี้อิงจากความแข็งแกร่งของผลผลิตขั้นต่ำที่ 120,000 psi
ท่อ TEC ทั้งหมดมีการเชื่อมและดึงขนาดใหญ่สามารถพิมพ์แบบกำหนดเองด้วยข้อมูลที่หลากหลาย เช่น หมายเลขชิ้นส่วน หมายเลขซีเรียล ความยาวลำดับ และหมายเลขคำสั่งซื้อ
หมายเหตุ: รัศมีการดัดงอที่ระบุจะอยู่ในสภาพคงที่หลังจากการฝึกครั้งสุดท้ายที่จุดสิ้นสุดการดัดงอทั้งหมดจะต้องดำเนินการโดยใช้เครื่องดัดท่อเพื่อให้แน่ใจว่ารัศมีการดัดจะสม่ำเสมอเมื่อติดตั้งเข้าหรือออกจากบ่อ รัศมีการโค้งงอขั้นต่ำควรมีขนาดใหญ่ที่สุดเท่าที่จะเป็นไปได้
ตารางด้านล่างแสดงรูปแบบ TEC ต่างๆ ช่วงอุณหภูมิ รวมถึงสารตัวเติมและฉนวนตามลำดับ
| สไตล์เทค | ช่วงอุณหภูมิ | ผู้ที่ใส่ | ฉนวนกันความร้อน |
|---|---|---|---|
| เทค 100 | -10 ถึง 100°C | พีพี | พีพี |
| เทค 150 | -10 ถึง 150°C | พีพี | กพ |
| เทค 175 | -100 ถึง 175°C | กพ | กพ |
| เทค 200 | -100 ถึง 200°C | กพ | กพ |
| เทค 250 | -100 ถึง 250°C | พีเอฟเอ | พีเอฟเอ |
สุดท้าย ตารางต่อไปนี้แสดงรายการความต้านทานของตัวนำไฟฟ้าสูงสุดที่ 20°C (68°F) สำหรับตัวนำไฟฟ้า American Wire Gauge (AWG) ต่างๆ
| ตัวนำ OD (AWG) | ตัวนำ OD (นิ้ว) | ทองแดงเปลือยแข็ง (โอห์ม / kft) | ทองแดงเปลือย 7 เส้น (โอห์ม / ม.) |
|---|---|---|---|
| 18 | 0.0403 | 6.52 | 21.4 |
| 17 | 0.0453 | 5.15 | 16.9 |
| 16 | 0.0508 | 4.10 | 13.5 |
| 15 | 0.0571 | 3.24 | 10.6 |
| 14 | 0.0641 | 2.57 | 8.45 น |
| 13 | 0.0720 | 2.04 | 6.69 |
| 12 | 0.0808 | 1.62 | 5.31 |
| 11 | 0.0907 | 1.29 | 4.22 |
| 10 | 0.102 | 1.019 | 3.34 |
| 9 | 0.114 | 0.808 | 2.65 |
| 8 | 0.128 | 0.641 | 2.10 |
ในอุตสาหกรรมน้ำมันและก๊าซ การวัดความดันและอุณหภูมิในรูด้านล่างเป็นงานที่ซับซ้อน ขาดไม่ได้ และสำคัญความถูกต้องแม่นยำถือเป็นสิ่งสำคัญในการรับรองความปลอดภัยของบุคลากรและอุปกรณ์ ตลอดจนเพิ่มประโยชน์ทางเศรษฐกิจและสิ่งแวดล้อมของโครงการให้สูงสุด
ดังนั้นการวัดความดันและอุณหภูมิที่แม่นยำจึงมีความสำคัญอย่างยิ่งโซลูชันที่เป็นนวัตกรรมและเทคโนโลยีขั้นสูงกำลังได้รับการพัฒนาเพื่อตอบสนองความต้องการความต้องการของอุตสาหกรรมโดยให้การวัดความดันและอุณหภูมิที่เชื่อถือได้และแม่นยำ
ด้วยการใช้เทคโนโลยีเหล่านี้เพื่อรวบรวมข้อมูลความดันและอุณหภูมิที่แม่นยำในการปฏิบัติงานในหลุมเจาะ บริษัทน้ำมันและก๊าซสามารถสังเกตการปฏิบัติตามข้อกำหนดด้านความปลอดภัย ติดตามปัญหาที่อาจเกิดขึ้น เพิ่มประสิทธิภาพการดำเนินงาน และปกป้องสิ่งแวดล้อม
การสนับสนุนและบริการทางเทคนิคของสายเคเบิลแบบห่อหุ้มท่อ
