รายละเอียดสินค้า:
|
| ขนาดท่อ: | 1/4''x0.035'', 3/8''x0.049'' | วัสดุท่อ: | 316L, อินโคลอย 825 |
|---|---|---|---|
| วัสดุฉนวน: | PP, FEP, PFA | อุณหภูมิของฉนวน: | -10°C ถึง 250°C |
| สภาพท่อ: | ทำงานเย็น | วัสดุแจ็คเก็ต: | PVDF, FEP, ไนลอน 11 |
| ผู้ที่ใส่: | PP, FEP, PFA | ตัวนำ: | สายทองแดง, สายทองแดงชุบดีบุก, สายตีเกลียว, ใยแก้วนำแสง |
| เน้น: | สายเคเบิลห่อหุ้มท่อโลหะผสมนิกเกิล,สายเคเบิลห่อหุ้มท่อ 316L,ตัวนำหุ้มฉนวนท่อ PP ตัวนำหุ้มฉนวน |
||
Flatpacks จาก Meilong Tube TEC ช่วยให้ลูกค้ามีการกำหนดค่าที่หลากหลายขึ้นอยู่กับสภาพของหลุมเจาะผลิตภัณฑ์ของเราประกอบด้วยส่วนประกอบที่เป็นทองแดง ระบบควบคุมไฮดรอลิก และสายฉีดสารเคมีที่สามารถกำหนดรหัสสีและพิมพ์ได้เพื่ออำนวยความสะดวกในการติดตั้งเนื่องจากกระบวนการผลิตมีการบูรณาการในแนวตั้ง TEC จึงสามารถจัดส่งได้อย่างรวดเร็วและควบคุมคุณภาพอย่างเข้มงวด
ท่อถูกสร้างขึ้นจากโลหะผสมที่ปรับให้เหมาะกับการใช้งานเฉพาะและเชื่อมเข้าด้วยกันตามยาวจากนั้นจึงทำการทดสอบ วาดให้ได้ขนาดและมีเอกสารข้อมูลสำหรับแต่ละหลอดการผสมผสานส่วนประกอบต่างๆ ในผลิตภัณฑ์ของเรานั้นแทบจะไม่มีที่สิ้นสุด และยังสามารถผลิตตามความยาวที่กำหนดเองได้โดยไม่มีการประกบกันอีกด้วยนอกจากนี้ ยังมีขนาดการห่อหุ้มมาตรฐาน (สี่เหลี่ยมจัตุรัส 11 มม. x 11 มม.) ให้เลือกเพื่อตอบสนองความต้องการในหลุมเจาะต่างๆ
นอกจากนี้เรายังสามารถจัดหาสายเคเบิลคอมโพสิตโดยใช้ส่วนประกอบไฟฟ้าและออปติคัลที่แตกต่างกันเพื่อให้เหมาะกับการใช้งานเฉพาะ
วัสดุห่อหุ้ม ฉนวน และสารตัวเติมประกอบด้วยวัสดุหลายประเภท โดยมีชื่อสามัญและชื่อทางการค้าที่หลากหลายตารางด้านล่างแสดงตัวย่อ ชื่อสามัญ และชื่อทางการค้า รวมถึงอุณหภูมิเฉพาะที่ต้องติดตั้งวัสดุต่างๆ เหล่านี้
| คำย่อ | ชื่อสามัญ | ชื่อการค้า | อุณหภูมิการติดตั้งขั้นต่ำของวัสดุห่อหุ้ม |
| ECTFE | เอทิลีน คลอโรไตรฟลูออโรเอทิลีน | ฮาลาร์® | -60°ซ |
| อีทีเอฟอี | เอทิลีน เตตราฟลูออโรเอทิลีน | เทฟเซล® | -60°ซ |
| กพ | เอทิลีนโพรพิลีนฟลูออรีน | เทฟลอน® FEP | -100°ซ |
| เอชดีพีอี | เอทิลีนความหนาแน่นสูง | -40°ซ | |
| พีเอฟเอ | เพอร์ฟลูออโรอัลคอกซี | เทฟลอน® PFA | -100°ซ |
| พีเอ | โพลีเอไมด์ | ไนลอน | -40°ซ |
| พีพี | โพรพิลีน | -10°ซ | |
| พีวีดีเอฟ | โพลีไวนิลิดีนฟลูออไรด์ | ไคนาร์® | -20°ซ |
| ทีพีโอ-พีพี | เทอร์โมพลาสติกโพลีโอเลฟิน | ซานโตพรีน® | -20°ซ |
วัสดุห่อหุ้ม ฉนวน และสารตัวเติมมีคุณสมบัติที่หลากหลายซึ่งเหมาะสำหรับงานประเภทต่างๆขึ้นอยู่กับอุณหภูมิและสภาพแวดล้อมในขณะนั้น เพื่อพิจารณาว่าควรใช้วัสดุชนิดใด
ลักษณะทางกลของโลหะผสม TEC งานเย็น:
| เส้นผ่านศูนย์กลาง | ความหนาของผนัง | สแตนเลส 316L | การยุบขั้นต่ำ | อินโคลอย 825 | การยุบขั้นต่ำ | รัศมีโค้งขั้นต่ำ* |
|---|---|---|---|---|---|---|
| นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | นิ้ว | ||
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 | ||
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 | ||
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 | ||
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 | ||
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 | ||
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
การคำนวณขึ้นอยู่กับความแข็งแรงของผลผลิตขั้นต่ำที่ 120,000 psiท่อ TEC ทั้งหมดมีการเชื่อมและดึงขนาดใหญ่ท่อสามารถพิมพ์แบบกำหนดเองด้วยข้อมูลที่หลากหลาย รวมถึงหมายเลขชิ้นส่วน หมายเลขซีเรียล ความยาวตามลำดับ และหมายเลขคำสั่งซื้อ
*รัศมีการดัดงอที่ระบุอยู่ในสภาวะคงที่หลังจากการฝึกขั้นสุดท้ายที่จุดยุติการดัดงอทั้งหมดจะต้องดำเนินการโดยใช้เครื่องดัดท่อเพื่อให้แน่ใจว่ารัศมีการดัดจะสม่ำเสมอขณะเคลื่อนเข้าหรือออกจากบ่อ รัศมีการโค้งงอขั้นต่ำควรมีขนาดใหญ่ที่สุดเท่าที่จะเป็นไปได้
ส่วนประกอบไฟฟ้า
| สไตล์เทค | เทค 100 | เทค 150 | เทค 175 | เทค 200 | เทค 250 |
|---|---|---|---|---|---|
| ช่วงอุณหภูมิ | -10 ถึง 100°C | -10 ถึง 150°C | -100 ถึง 175°C | -100 ถึง 200°C | -100 ถึง 250°C |
| ผู้ที่ใส่ | พีพี | พีพี | กพ | กพ | พีเอฟเอ |
| ฉนวนกันความร้อน | พีพี | กพ | กพ | กพ | พีเอฟเอ |
ความต้านทานตัวนำไฟฟ้าสูงสุด @ 20°C (68°F)
| ตัวนำ OD | ทองแดงเปลือยที่เป็นของแข็ง | ทองแดงเปลือย 7 เส้น | ||||
|---|---|---|---|---|---|---|
| AWG | นิ้ว | มม | โอห์ม/กิโลฟุต | โอห์ม/ม | โอห์ม/กิโลฟุต | โอห์ม/ม |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 น | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
| 7 | 0.144 | 3.66 | 0.511 | 1.67 | 0.522 | 1.71 |
| 6 | 0.162 | 4.11 | 0.404 | 1.32 | 0.419 | 1.35 |
| 5 | 0.180 | 4.57 | 0.321 | 1.05 | 0.334 | 1.08 |
| 4 | 0.203 | 5.16 | 0.255 | 0.83 | 0.260 | 0.86 |
| 3 | 0.226 | 5.74 | 0.202 | 0.66 | 0.203 | 0.67 |
ในอุตสาหกรรมน้ำมันและก๊าซ การวัดความดันและอุณหภูมิที่แม่นยำเป็นสิ่งจำเป็นเพื่อให้บรรลุประสิทธิภาพสูงสุด
การวัดความแปรผันของความดันและอุณหภูมิที่อยู่ลึกเข้าไปในรูนั้นยุ่งยากเป็นพิเศษ และต้องใช้เทคโนโลยีล้ำสมัย
ปัจจุบันมีเครื่องมือต่างๆ มากมายสำหรับการวัดพารามิเตอร์ดังกล่าว และเครื่องมือเหล่านั้นจะต้องแม่นยำเพื่อให้ได้ผลลัพธ์ที่มีประสิทธิภาพสูงสุด
ชื่อยี่ห้อ: Meilong หลอด
จำนวนรุ่น: 1/4''OD x 0.049''WT
แหล่งกำเนิดสินค้า: จีน
การรับรอง: ISO9001
จำนวนสั่งซื้อขั้นต่ำ: 2 ม้วน
รายละเอียดบรรจุภัณฑ์: กล่องไม้
เวลาจัดส่ง: ภายใน 7 วัน
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
ความสามารถในการจัดหา: 150 เมตริกตันต่อเดือน
วัสดุฉนวน: PP, FEP, PFA
ฟิลเลอร์: PP, FEP, PFA
สภาพท่อ: งานเย็น
อุณหภูมิฉนวน: -10°C ถึง 250°C
วัสดุท่อ: 316L, อินคอลอยย์ 825

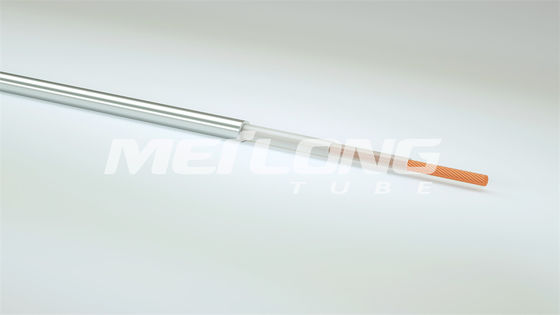

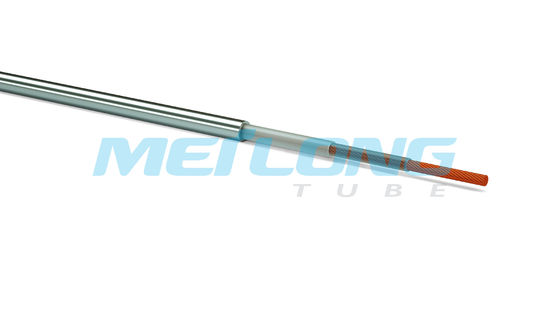

บริการปรับแต่งสายเคเบิลแบบห่อหุ้มท่อของ Meilong Tube มอบโซลูชั่นที่สมบูรณ์แบบสำหรับความต้องการพิเศษของคุณเราสามารถจัดหาตัวนำหุ้มห่อหุ้มท่อสแตนเลส, ตัวนำหุ้มห่อหุ้มท่อ Incoloy 825, ตัวนำหุ้มห่อหุ้มท่อ 316L และตัวนำหุ้มห่อหุ้มท่อ PP ให้กับคุณสภาพท่อเป็นงานเย็น และอุณหภูมิของฉนวนสามารถเข้าถึงได้ตั้งแต่ -10°C ถึง 250°Cวัสดุของท่ออาจเป็น 316L และ Incoloy 825 วัสดุฉนวนและวัสดุอุดอาจเป็น PP, FEP และ PFA
การสนับสนุนทางเทคนิคและบริการสำหรับ Tubing Encapsulated Cable:
