สายเคเบิลหุ้มท่อสแตนเลส 316L สำหรับการใช้งานในหลุมเจาะในบ่อน้ำมัน

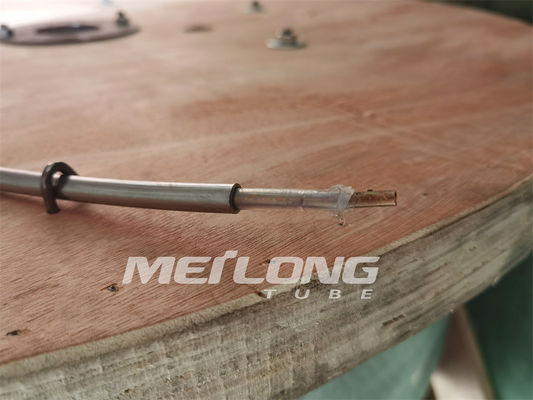

สายเคเบิลหุ้มท่อ (TEC)
TEC ใช้ท่อสเตนเลสสตีลและโลหะผสมนิกเกิลแบบเชื่อมเพื่อปกป้องส่วนประกอบทางไฟฟ้าและออปติคอลจากแรงดันและผลกระทบจากการกัดกร่อนของสภาพแวดล้อมใต้หลุมเจาะการห่อหุ้มโพลีเมอร์ให้การปกป้องทางกลเพิ่มเติม
ส่วนประกอบทองแดงและไฟเบอร์ที่มีให้เลือกมากมายจากท่อ Meilong ช่วยให้สามารถผลิตสายเคเบิลเครื่องมือวัดที่ซับซ้อนที่สุดในอุตสาหกรรมนับตั้งแต่เปิดตัว TEC ครั้งแรกสำหรับอุตสาหกรรมน้ำมันและก๊าซในปี 2558 Meilong Tube ได้ปรับปรุงและเพิ่มประสิทธิภาพผลิตภัณฑ์นี้อย่างต่อเนื่องสำหรับเกจดาวน์โฮลและเครื่องมือรุ่นใหม่สำหรับหลุมที่ร้อนและลึกมากขึ้น
การกำหนดค่า TEC มีให้เลือกใช้งานโดยมีส่วนประกอบต่างๆ รวมกันจนแทบจะไม่มีที่สิ้นสุดในความยาวที่กำหนดเองแบบไร้รอยต่อ
ขนาดการห่อหุ้มมาตรฐาน (สี่เหลี่ยมจัตุรัส 11 มม. x 11 มม.) มีจำหน่ายเพื่อตอบสนองความต้องการในหลุมเจาะเกือบทุกประเภท
มีสายเคเบิลคอมโพสิตที่ใช้ส่วนประกอบทางไฟฟ้าและออปติคัลที่หลากหลายเพื่อให้ตรงกับความต้องการในหลุมเจาะเฉพาะ

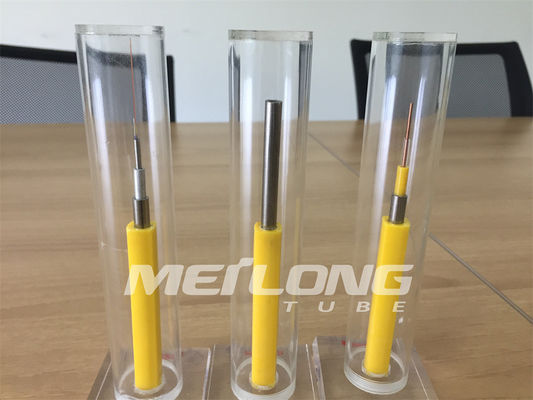

การก่อสร้างทั่วไป

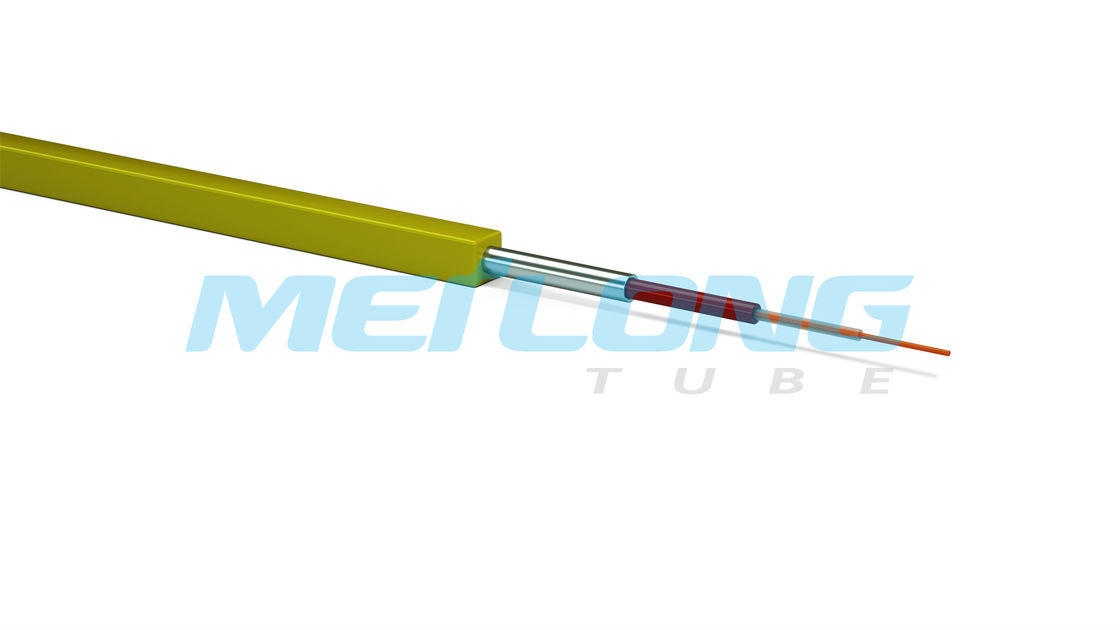

18 AWG ตัวนำเดี่ยว Incoloy 825 Tube Square ห่อหุ้ม
|
|
A) ทองแดงกระป๋อง 18 AWG (7 x 0.39 มม.) OD 0.046 นิ้ว (1.16 มม.) ปกติ
B) ฉนวน FEP OD 0.098 นิ้ว (2.49 มม.) ปกติ
C) ฟิลเลอร์โพลีโพรพีลีนสีแดง OD 0.180 นิ้ว (4.57 มม.) ขนาดระบุ
D) ท่อโลหะผสม 825 ความหนาของผนัง ระบุ 0.035 นิ้ว (0.89 มม.) OD 0.250 นิ้ว (6.35 มม.) ปกติ
E) โพรพิลีนโปรไฟล์สี่เหลี่ยมสีเหลือง สี่เหลี่ยมจัตุรัส 0.433 นิ้ว (11 มม.)
|
5 AWG ตัวนำเดี่ยวท่อสแตนเลส 316L ห่อหุ้ม
|
|
A) ทองแดง 5 AWG (ตัวนำเดี่ยว) OD 0.181 นิ้ว (4.6 มม.) ปกติ
B) ฉนวน PFA OD 0.228 นิ้ว (5.8 มม.) ปกติ
ค) ฉนวน PFA OD 0.276 นิ้ว (7.0 มม.) ปกติ
ง) ท่อสแตนเลส 316 ความหนาของผนัง ระบุ 0.035 นิ้ว (0.89 มม.) OD 0.375 นิ้ว (9.53 มม.) ปกติ
|
ตัวเลือกท่อ
TEC ถูกเลือกตามสภาวะของหลุม เช่น ความดัน อุณหภูมิ และการกัดกร่อนของของไหลในหลุมท่อประกอบด้วยโลหะผสมที่เหมาะกับการใช้งานจากนั้นจะมีการเชื่อมตามยาว ทดสอบกระแสไหลวนและดึงให้ได้ขนาดที่เสร็จแล้วข้อมูลการทดสอบที่สมบูรณ์มีให้สำหรับทุกหลอด
- สแตนเลส 316L
- ดูเพล็กซ์ 2205
- ซูเปอร์ดูเพล็กซ์ 2507
- อินคอลอยย์ 825
ลักษณะทางกลของอัลลอยด์ TEC งานเย็น
| เส้นผ่านศูนย์กลาง | ความหนาของผนัง |
สแตนเลส 316L การยุบขั้นต่ำ |
อินโคลอย 825 การยุบขั้นต่ำ |
รัศมีโค้งขั้นต่ำ* |
| นิ้ว | นิ้ว | ปอนด์ต่อตารางนิ้ว | ปอนด์ต่อตารางนิ้ว | นิ้ว |
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
การคำนวณขึ้นอยู่กับความแข็งแรงของผลผลิตขั้นต่ำที่ 120,000 psi
ท่อ TEC ทั้งหมดมีการเชื่อมและดึงขนาดใหญ่
ท่อสามารถพิมพ์แบบกำหนดเองด้วยข้อมูลที่หลากหลาย รวมถึงหมายเลขชิ้นส่วน หมายเลขซีเรียล ความยาวตามลำดับ และหมายเลขคำสั่งซื้อ
*รัศมีการดัดงอที่ระบุอยู่ในสภาวะคงที่หลังจากการฝึกขั้นสุดท้ายที่จุดยุติการดัดงอทั้งหมดจะต้องดำเนินการโดยใช้เครื่องดัดท่อเพื่อให้แน่ใจว่ารัศมีการดัดจะสม่ำเสมอขณะเคลื่อนเข้าหรือออกจากบ่อ รัศมีการโค้งงอขั้นต่ำควรมีขนาดใหญ่ที่สุดเท่าที่จะเป็นไปได้
ส่วนประกอบไฟฟ้า
| สไตล์เทค | เทค 100 | เทค 150 | เทค 175 | เทค 200 | เทค 250 |
| ช่วงอุณหภูมิ | -10 ถึง 100°C | -10 ถึง 150°C | -100 ถึง 175°C | -100 ถึง 200°C | -100 ถึง 250°C |
| ผู้ที่ใส่ | พีพี | พีพี | กพ | กพ | พีเอฟเอ |
| ฉนวนกันความร้อน | พีพี | กพ | กพ | กพ | พีเอฟเอ |
ความต้านทานตัวนำไฟฟ้าสูงสุด @ 20°C (68 °F)
| คอนดักเตอร์ |
คอนดักเตอร์ โอดี |
คอนดักเตอร์ โอดี |
ทองแดงเปลือยที่เป็นของแข็ง | ทองแดงเปลือย 7 เส้น | ||
| AWG | นิ้ว | มม | โอห์ม/กิโลฟุต | โอห์ม/ม | โอห์ม/กิโลฟุต | โอห์ม/ม |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 น | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 น | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
